In den Firewallregeln können die Code Points aus dem DiffServ-Feld ausgewertet werden, um weitere QoS-Parameter wie Mindestbandbreiten oder PMTU-Reduzierung zu steuern.

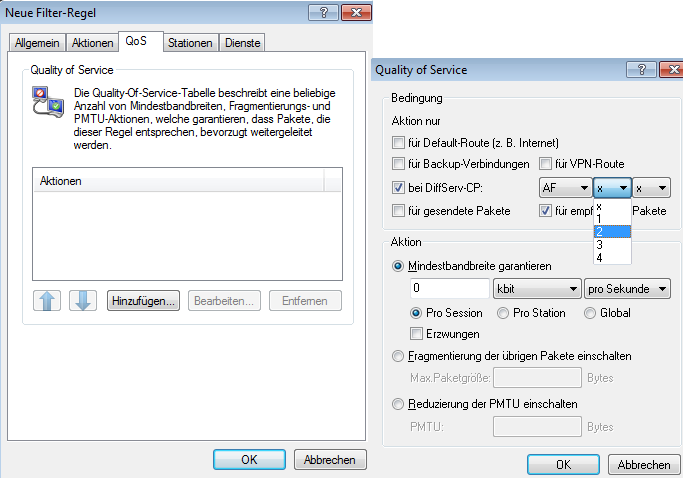

Die Parameter für die Auswertung der DiffServ-Felder werden im LANconfig beim Definieren der QoS-Regel festgelegt:
Je nach Auswahl des DSCP-Typs (BE, CS, AF, EF) können in zusätzlichen Drop-Down-Listen die gültigen Werte eingestellt werden. Alternativ kann auch der DSCP-Dezimalwert direkt eingetragen werden. Eine Tabelle mit den gültigen Werten findet sich unter Was ist DiffServ?.
Bei der Konfiguration mit WEBconfig oder Telnet werden diese Parameter an folgenden Stellen in eine neue Firewallregel eingetragen:
| Konfigurationstool | Aufruf |
|---|---|
| WEBconfig | Setup/IP-Router/Firewall/Regelliste |
| Telnet | Setup/IP-Router/Firewall/Regel-Liste |
Die Regel in der Firewall wird dabei um die Bedingung “@d” und den DSCP (Differentiated Services Code Point) erweitert. Der Code Point kann entweder über seinen Namen (CS0 - CS7, AF11 bis AF 43, EF oder BE) oder seine dezimale bzw. hexadezimale Darstellung angegeben werden. “Expedited Forwarding” kann somit als “@dEF”, “@d46” oder “@d0x2e” angegeben werden. Desweiteren sind Sammelnamen (CSx bzw. AFxx) möglich.
Beispiele:
- %Lcds0 @dAFxx %A: Akzeptieren (gesichert Übertragen) bei DiffServ “AF”, Limit “0”
- %Qcds32 @dEF: Mindestbandbreite für DiffServ “EF” von 32 kBit/s
- %Fprw256 @dEF: PMTU-Reduzierung beim Empfang für DiffServ “EF” auf 256 Bytes)
Mit den hier aufgeführten Beispielen kann man für Voice-over-IP-Telefonate die gewünschte Bandbreite freihalten. Der erste Baustein “%Lcds0 @dAFxx %A“ akzeptiert die mit dem DSCP “AFxx” markierten Pakete zur Signalisierung eines Anrufs. Die mit “EF” gekennzeichneten Sprachdaten werden durch den Eintrag “%Qcds32 @dEF“ priorisiert übertragen, dabei wird eine Bandbreite von 32 KBit/s garantiert. Parallel dazu wird mit “%Fprw256 @dEF“ die PMTU auf 256 Byte festgelegt, was eine Sicherung der erforderlichen Bandbreite in Empfangsrichtung erst möglich macht.
