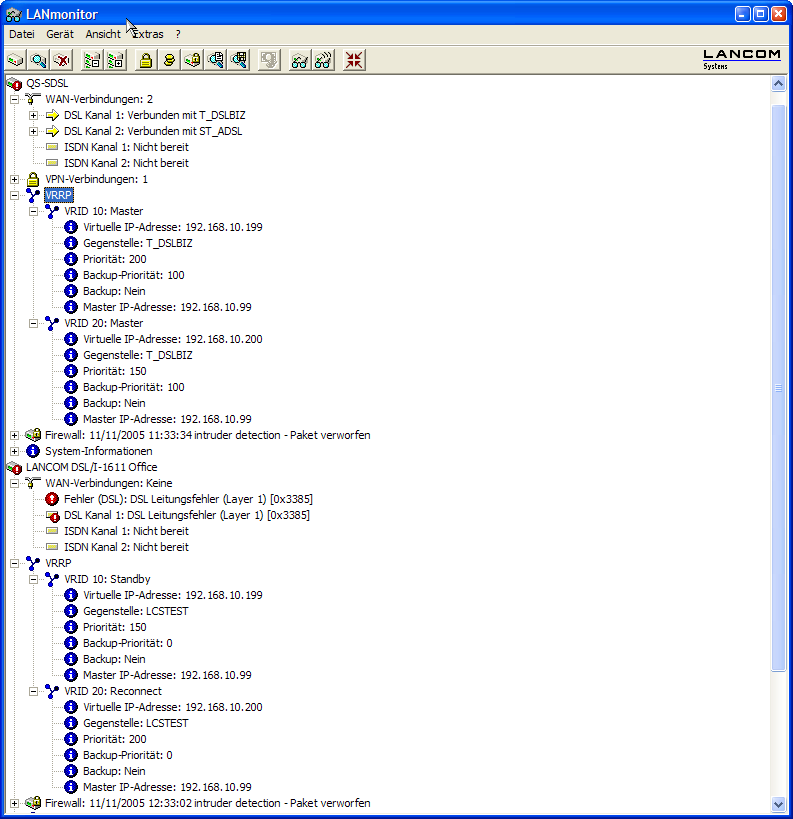

Der aktuelle Status der Geräte im VRRP-Verbund wird im LANmonitor angezeigt, sofern das VRRP-Modul aktiviert ist:

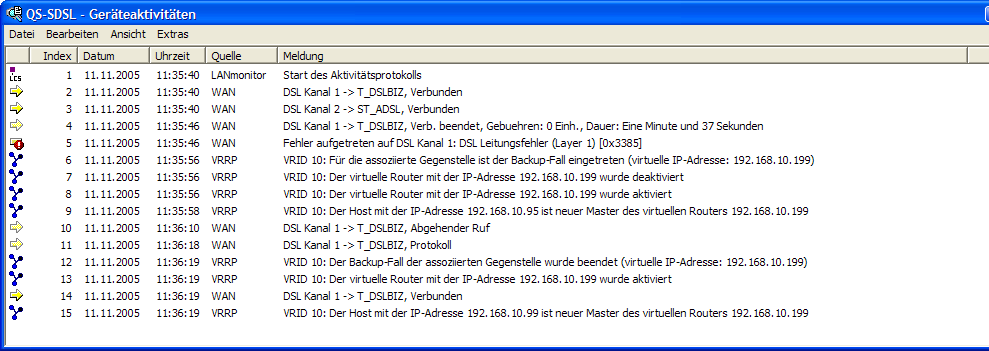

Im Geräteaktivitätslog können die VRRP-Ereignisse im zeitlichen Verlauf betrachtet werden.
Die Statusinformationen zu VRRP befinden sich im Status-Menü des IP-Routers und bieten folgende Einträge an:
- Die Werte Rx und Tx zählen die empfangenen bzw. gesendeten VRRP-Pakete.
- Error zählt alle schweren Protokoll-Fehler, die mitgeloggt werden.
- Drop zählt alle VRRP-Pakete, die verworfen wurden, z. B. weil ein schwerwiegender Fehler auftrat.
In der Tabelle Virtual-Router sind alle aktiven virtuellen Router mit ihrem jeweiligen Zustand aufgelistet. Diese Tabelle hat die folgenden Felder:
- Router-ID: Eindeutige ID des virtuellen Routers.
- virt.-Address: IP-Adresse des virtuellen Routers.
- Prio: Haupt-Priorität des virtuellen Routers.
- B-Prio: Backup-Priorität des virtuellen Routers.
- Peer: Name der Gegenstelle, die das Verhalten des virtuellen Routers steuert.
- State: Zustand des virtuellen Routers. Es sind folgende Zustände Möglich:
- Init: Der Router wird gerade angelegt.
- Listen: Der Router lernt gerade zum ersten, wer der Master ist.
- Standby: Der Router ist Standby-Router.
- Master: Der Router ist der Master.
- Down: Der Router ist deaktiviert.
- Reconnect: Der Reconnect-Timer läuft und der Router propagiert sich gerade nicht
- Backup: Zeigt an, ob sich die Gegenstelle (Peer) im Backup-Fall befindet oder nicht. Wenn sich die Gegenstelle im Backup-Fall befindet, propagiert das Gerät seine Backup-Priorität, ansonsten seine Haupt-Priorität.
- Master: Zeigt an, welcher physikalische Router gerade der Master ist.
In der Tabelle MAC-List befinden sich die MAC-Adressen der virtuellen Router, die gerade Master sind. Diese Tabelle hat die folgenden Felder:
- virt.-Address: IP-Adresse des virtuellen Routers.
- MAC-Address: MAC-Adresse des virtuellen Routers.
- Router-ID: eindeutige ID des virtuellen Routers.
