Auch beim ICMP-Polling werden ähnlich dem LCP-Monitoring regelmäßig Anfragen an eine Gegenstelle geschickt. Hier werden ping-Befehle abgesetzt, deren Beantwortung überwacht wird. Anders als beim LCP-Monitoring kann für die ICMP-Pings jedoch die Ziel-Gegenstelle frei definiert werden. Mit einem Ping auf einen Router in einem entfernten Netz kann man so die gesamte Verbindung überwachen, nicht nur bis zum Internet-Provider.
In der Polling-Tabelle wird für die Gegenstelle ein Ping-Interval definiert, in dem die Anfragen an die Gegenstelle verschickt werden. Außerdem wird die Anzahl der Wiederholungen definiert, mit der bei Ausbleiben der Antworten erneut eine Anfrage gesendet wird. Erhält der Absender auch auf alle Wiederholungen keine Antwort, gilt das Ziel der Ping-Anfragen als nicht erreichbar.
Zu jeder Gegenstelle können dabei bis zu vier verschiedene IP-Adressen eingetragen werden, die parallel im entfernten Netz geprüft werden. Nur wenn alle eingetragenen IP-Adressen nicht erreichbar sind, gilt die Leitung als gestört.

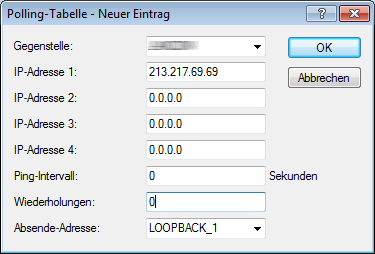

LANconfig: Kommunikation / Gegenstellen / Polling-Tabelle
WEBconfig: LCOS-Menübaum / Setup / WAN / Polling-Tabelle
- GegenstelleName der Gegenstelle, die über diesen Eintrag geprüft werden soll.
- IP-Adresse 1-4IP-Adressen, an die zur Prüfung der Gegenstelle ICMP-Requests gesendet werden.
Anmerkung: Wird für eine Gegenstelle keine IP-Adresse eingetragen, die mit einem Ping geprüft werden kann, so wird die IP-Adresse des DNS-Servers geprüft, der bei der PPP-Verhandlung übermittelt wurde.
- Ping-IntervallDie in der Polling-Tabelle eingetragene Zeit gibt das Interval zwischen zwei Ping-Anfragen an. Wird hier eine „0“ eingetragen, gilt der Standardwert von 30 Sekunden.
- WiederholungenBleibt die Antwort auf einen Ping aus, wird die Gegenstelle in kürzeren Intervallen geprüft. Im Sekundentakt versucht das Gerät dann erneut, die Gegenstelle zu erreichen. Die Anzahl der Wiederholungen gibt an, wie oft dieser Versuch wiederholt wird. Wird hier eine „0“ eingetragen, gilt der Standardwert von 5 Wiederholungen.
- Loopback-AdresseAbsenderadresse, die in den Ping eingetragen wird und auf der auch die Ping-Antwort erwartet wird.
