Die folgende Tabelle zeigt im Überblick, welche Informationen für die Konfiguration benötigt werden und wo sie eingetragen werden. Im Prinzip wird lediglich an jedem Standort eine SIP-TK-Leitung "über Kreuz" mit dem entfernten Standort eingerichtet
| LANCOM Filiale | SIP-Endgeräte Filiale | SIP-PBX Zentrale | |
|---|---|---|---|
| interne VoIP-Domain | mycompany.BRANCH01 | mycompany.HQ | mycompany.HQ |
| interne Rufnummern der SIP-Teilnehmer in der Filiale | |||
| externe ISDN-Rufnummern (MSNs) | |||
| Landes- und Ortsnetzvorwahl | |||
| SIP-PBX-Leitung | HQ | ||
| SIP-PBX-Domäne | mycompany.HQ | ||
| Passwort für Anmeldung an der SIP-PBX | |||
| Call-Route |
|
So konfigurieren Sie das LANCOM im Detail:

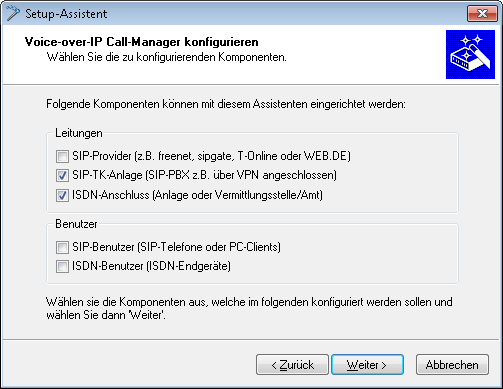

- Führen Sie unter LANconfig den Setup-Assistenten zur Konfiguration des VoIP-Call-Managers aus. Aktivieren Sie die Optionen SIP-TK-Anlage und ISDN-Anschluss.
- Richten Sie ein wie in den vorhergehenden Beispielen beschrieben:
- ISDN-Leitung mit MSN-Mapping
- Orts- und Landesvorwahl für jeweiligen Standort
- Geben Sie als lokale VoIP-Domäne eine eindeutige Domäne an, mit der Sie den lokalen VoIP-Bereich der Filiale beschreiben, z. B. mycompany.BRANCH01 für die erste Filiale.
- Richten Sie die Leitung zur SIP-TK-Anlage ein mit den folgenden Werten:
- SIP-PBX-Leitungs-Name: eindeutiger Name für die Leitung zur SIP-PBX, z. B. HQ für "Headquarter".
- PBX SIP-Domäne/Realm: interne VoIP-Domäne der SIP-PBX, z. B. mycompany.HQ.
- Registrar (FQDN oder IP) (optional): Adresse der SIP-PBX im Netz der Zentrale, falls das Gerät nicht über DNS-Auflösung der VoIP-Domäne (PBX SIP-Domäne/Realm) identifiziert werden kann.Anmerkung: Verwenden Sie hier die über VPN erreichbare IP-Adresse der SIP-PBX aus dem privaten IP-Adresskreis der Zentrale.
- Outbound-Proxy (optional): Die Bezeichnung des Outbound-Proxys benötigen Sie in der Regel nicht. Tragen Sie hier nur eine Serverbezeichnung ein, falls SIP-PBX Ihre entsprechenden Adressen benötigt.
- Gemeinsames PBX-Passwort: Dieses Passwort verwenden alle SIP-Benutzer für die Anmeldung an der SIP-PBX. Falls die Anmeldung mit einem gemeinsamen Passwort nicht erwünscht ist, kann auch für jeden SIP-Benutzer ein eigenes Passwort verwendet werden. In diesem Fall wird jeder SIP-Benutzer im LANCOM mit einem eigenen Passwort konfiguriert.
- Öffentliche PBX-Nummer: Geben Sie hier die Rufnummer der SIP-PBX an, mit der sie vom Standort des LANCOM aus über das öffentliche Telefonnetz erreicht werden können. Die Rufnummer wird mit den notwendigen Vorwahlen, aber ohne eine Durchwalnummer angegeben. Befindet sich z. B. die SIP-PBX in München und das LANCOM in Aachen, lautet die öffentliche PBX-Nummer 089 12345.

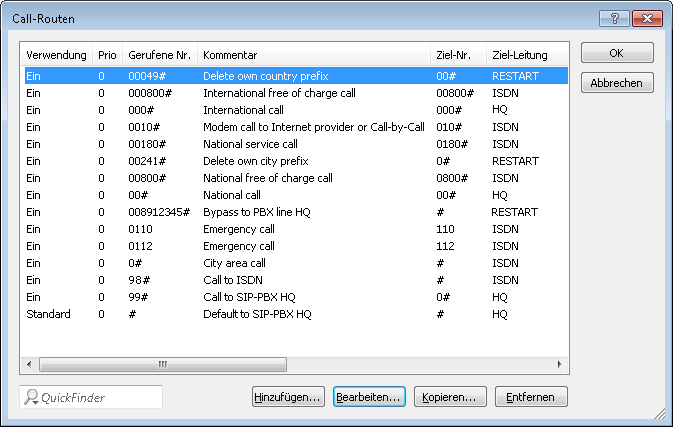

- Die vom Setup-Assistenten vorgeschlagene Call-Routing-Tabelle berücksichtigt automatisch die Ausführung von internationalen und nationalen Ferngesprächen über die SIP-PBX in der Zentrale.
Eine Standard-Route wird zudem genutzt, um Anrufe aus dem VoIP-Bereich des LANCOM an interne Rufnummern der SIP-PBX über die zugehörige SIP-PBX-Leitung auszuführen.
Anmerkung: Dieser spezielle Eintrag wird erst im zweiten Durchlauf der Call-Routing-Tabelle verwendet, nachdem im ersten Durchlauf bei den "normalen" Routen keine Übereinstimmung erzielt wurde und auch in der Liste der lokalen Benutzer keine passende interne Rufnummer gefunden wurde.
