Konfiguration des Gerätes

Bei der Konfiguration des LANCOM werden die folgenden Schritte durchgeführt:

• Einrichten der Leitung zum SIP-Provider
• Aktivieren der ISDN-Schnittstelle und Zuordnung der internen MSNs der TK-Anlage zu den internen Rufnummern im LANCOM VoIP Router
• Anpassen der Call-Routing-Tabelle
  Anmerkung: In diesem Beispiel ist keine Konfiguration von SIP- oder ISDN-Benutzern erforderlich:
• Die SIP-Benutzer können sich allein mit den Einstellungen in den Endgeräten (Softphone und VoIP-Telefon) am LANCOM anmelden.
  • Die ISDN-Geräte können über einen entsprechenden Eintrag in der Call-Routing-Tabelle erreicht werden.

So konfigurieren Sie das LANCOM im Detail:

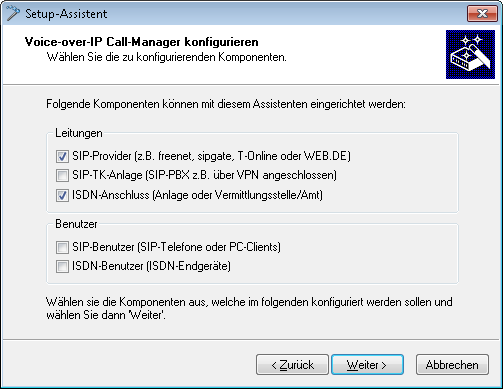

1. Führen Sie unter LANconfig den Setup-Assistenten zur Konfiguration des VoIP-Call-Managers aus. Aktivieren Sie die Optionen SIP-Provider und ISDN-Anlage oder -Vermittlungsstelle.





2. Richten Sie ein wie in den vorhergehenden Beispielen beschrieben: eindeutige lokale VoIP-Domäne eine Leitung zu einem SIP-Provider ISDN-Leitung

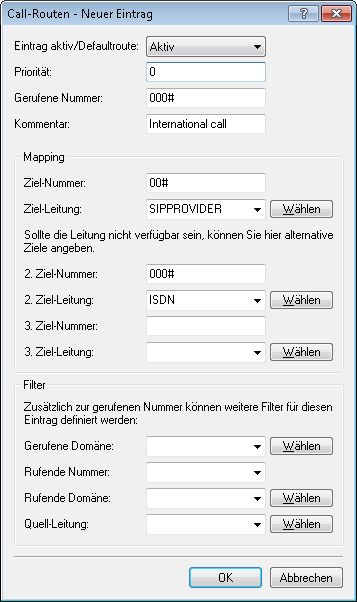

3. Passen Sie die vorgeschlagene Call-Routing-Tabelle an, um spezielle Rufnummern-Ziele automatisch über die Leitung des SIP-Providers zu führen. Das folgende Beispiel zeigt den Eintrag für die Auslandsgespräche.

1. Nach der Anpassung sieht die Call-Routing-Tabelle dann z. B. so aus:





   Bei jedem Ferngespräch wird also die führende 0 aus der Rufnummer entfernt, der Ruf wird über den SIP-Provider geführt.

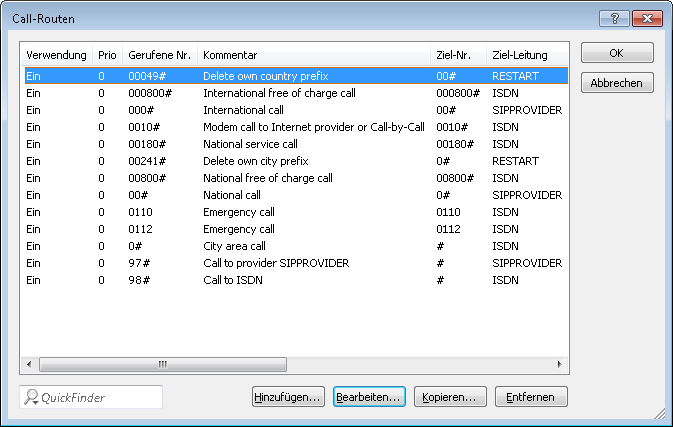

2. Für alle Anrufe über ISDN darf die führende 0 jedoch nicht aus der Ziel-Rufnummer entfernt werden, da die übergeordnete ISDN-TK-Anlage die 0 zur Amtsholung benötigt! Passen Sie daher die Ziel-Nummer bei allen Einträgen mit der Ziel-Leitung 'ISDN' entsprechend an. Nach der Anpassung sieht die Call-Routing-Tabelle dann z. B. so aus:

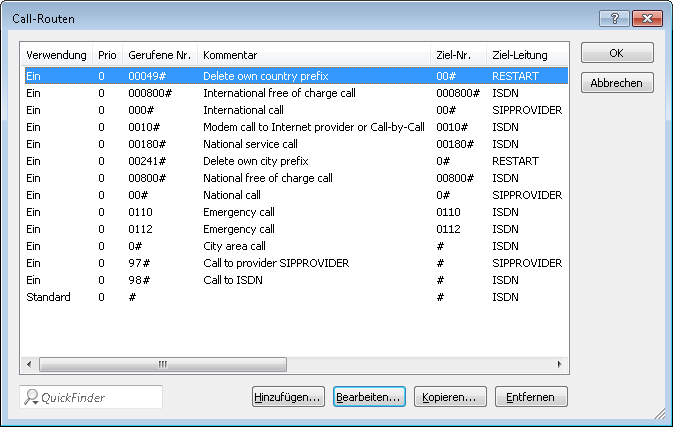

3. Damit die ISDN-Teilnehmer intern von den VoIP-Benutern erreicht werden können, wird zusätzlich eine Standardroute eingerichtet, die alle vorher nicht aufgelösten Rufe ohne Veränderung der Rufnummer auf der ISDN-Leitung ausgibt. Nach der Anpassung sieht die Call-Routing-Tabelle dann z. B. so aus:





   Anmerkung: Diese Call-Routing-Tabelle gilt ausdrücklich nur für eine TK-Anlage, an der die Teilnehmer eine 0 vorwählen müssen, um ein Amt für externe Anrufe zu erhalten. Verwendet die TK-Anlage einen anderen Mechanismus zur Amtsholung, muss die Tabelle entsprechend angepasst werden.
