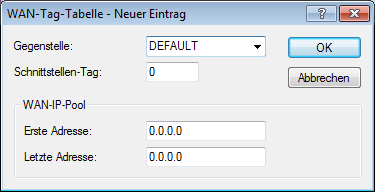

LANconfig: Kommukination / Gegenstellen / WAN-Tag-Tabelle
WEBconfig: Setup / IP-Router
- WAN-Tag-Erzeugung Mit der WAN-Tag-Erzeugung wird die Quelle für die Zuordnung von Schnittstellen-Tags definiert. Neben der Zuordnung über die Firewall oder direkte Zuordnung über die Tag-Tabelle kann das Schnittstellen-Tag auch anhand Quellroute in der effektiven Routing-Tabelle gewählt werden (statische Routing-Einträge plus Routen, die über RIP gelernt wurden). Die Quell-IP und der Name der Gegenstelle, über welche die IP-Verbindung aufgebaut wurde, wird mit der Routing Information verglichen. Das Routing-Tag dieser Quellroute wird den WAN-seitig empfangenen Paketen dieser Verbindung für die weitere Verarbeitung zugewiesen. Enthält die effektive Routing-Tabelle mehrere Einträge für eine Gegenstelle mit gleichem Netzwerk, so wird das kleinste Tag verwendet.
Beispiel: Es sind folgende ARF-Netze definiert:
PRIVAT soll nur das Internet nutzen, HOMEOFFICE nur einen VPN Tunnel zur Gegenstelle VPN-FIRMA. Die entsprechende effektive Routing-Tabelle sieht so aus:
Netzwerk IP-Adresse Rtg-tag Port PRIVAT 192.168.1.1/24 1 LAN-1 HOMEOFFICE 192.168.10.1/24 10 LAN-2 IP-Adresse IP-Netmaske Rtg-tag Gegenstelle Distanz Maskierung 192.168.10.0 255.255.255.0 10 VPN-FIRMA 0 No 255.255.255.255 0.0.0.0 1 INTERNET 0 No - Datenpaket kommt aus dem Netz 192.168.10.x: Tag = 10
- Datenpaket kommt aus dem Netz 192.168.1.x: Tag = 1
- Datenpaket kommt aus einem beliebigen anderen Netz: Tag = 0
- Manual: In dieser Einstellung werden die Schnittstellen-Tags ausschließlich über einen Eintrag in der Tag-Tabelle bestimmt. Die Routing-Tabelle hat keine Bedeutung für die Zuordnung der Schnittstellen-Tags.
- Auto: In dieser Einstellung werden die Schnittstellen-Tags zunächst über einen Eintrag in der Tag-Tabelle bestimmt. Wird dort kein passender Eintrag gefunden, so wird das Tag anhand der Routing-Tabelle ermittelt .
Anmerkung: Sowohl die über die Tag-Tabelle, als auch die anhand der Routing-Tabelle ermittelten Schnittstellen-Tags können durch einen passenden Eintrag in der Firewall überschrieben werden.
