Mit dem LANmonitor haben Sie die Möglichkeit, die Qualität der Verbindung zu Gegenstellen in LAN, WAN oder WLAN zu prüfen. Dazu sendet der LANmonitor von dem Arbeitsplatzrechner, auf dem er installiert ist, regelmäßig Ping-Befehle an eine Gegenstelle und erstellt mit den empfangenen Antworten zusammen einen Bericht.

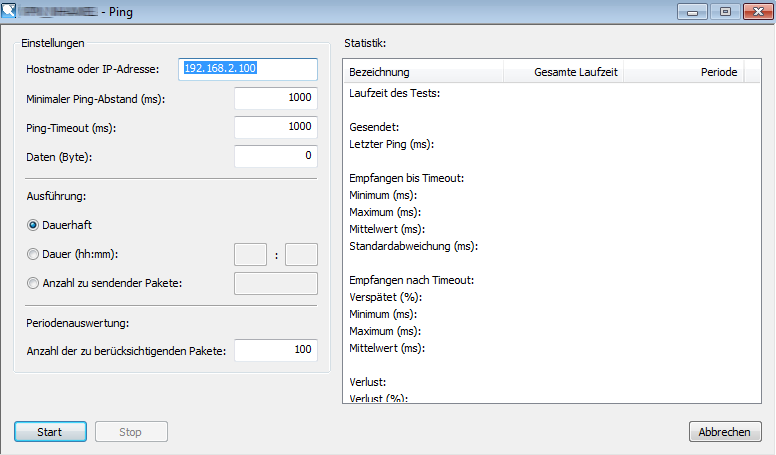

Zur Eingabe der Parameter und zur Anzeige der Auswertung des Ping-Tests dient ein eigener Dialog, der aus dem LANmonitor heraus aufgerufen werden kann:
Konfiguration der Ping-Ausführung
- Hostname oder IP-Adresse: Hier wird die Gegenstelle eingetragen, die mit dem Ping erreicht werden soll. Möglich sind folgende Angaben für alle in LAN, WAN oder WLAN erreichbaren Netzwerkgeräte (Server, Clients, Router, Drucker etc.):
Anmerkung: Sofern beim Öffnen des Ping-Dialogs über Gerät > Ping oder über das
Kontextmenü im LANmonitor ein Gerät ausgewählt ist, wird die IP-Adresse des
Geräts als Gegenstelle übernommen.
- Minimaler Ping-Abstand: Zeitlicher Abstand zwischen zwei Ping-Befehlen in [ms].
Anmerkung: Die Abstände zwischen zwei Pings können nicht kleiner sein als die Paketlaufzeit,
d. h. vor Versenden eines Pings muss der vorherige Ping beantwortet oder der
Ping-Timeout abgelaufen sein.
- Ping-Timeout: Wartezeit für die Antwort auf den Ping in [ms]. Wenn nach Ablauf der Wartezeit keine Antwort empfangen wurde, wird das Paket als verloren gewertet.
- Daten: Größe der für den Ping verschickten Pakete [Byte]. Ein "Ping" ist ein ICMP-Paket, das üblicherweise ohne Inhalt verschickt wird, also nur aus seinem Header besteht. Um die Last der Verbindungsüberprüfung zu erhöhen, kann eine Payload, also ein Inhalt, künstlich erzeugt werden. Die gesamte Paketgröße ergibt sich dann aus IP-Header (20 Byte), ICMP-Header (8 Byte) und Nutzlast.
Anmerkung: Wenn durch die Payload der ICMP-Pakete die maximale Paketgröße der IP-Pakete
überschritten wird, werden die Pakete fragmentiert.
- Ausführung: Wiederholungsmodus für den Ping-Befehl. Sie haben die Möglichkeit, die Ping-Prüfung neben dem manuellen Stopp auch nach Ablauf einer bestimmten Zeit oder definierten Anzahl gesendeter Datenpakete zu beenden.
- Periodenauswertung: Im rechten Teil des Ping-Dialogs werden die Ergebnisse der Ping-Prüfung dargestellt. Die erste Spalte zeigt die summierten Werte der gesamten Laufzeit, die zweite Spalte zeigt nur die Ergebnisse der Prüfperiode, also die summierten Werte der letzten Pakete. Unbeantwortete Pings gehen nicht in die Auswertung mit ein.
Anmerkung: Bei der Periodenauswertung werden nur die in der Periode gesendeten Pings
ausgewertet.
Statistik
Folgende Daten werden zur Auswertung angezeigt:
- Laufzeit des Tests: Gesamte Laufzeit [Std. / Min. / Sek.]
- Gesendet: Gesamte Anzahl der gesendeten Pings
- Laufzeit des letzten Pings [ms]
- Empfangen bis Timeout: Anzahl der Pings, die im Timeout-Zeitraum beantwortet wurden
- Minimale Laufzeit
- Maximale Laufzeit
- Mittelwert
- Standardabweichung von der mittleren Laufzeit
- Empfangen nach Timeout: Anzahl der Pings, die nach dem Timeout beantwortet wurden
- Anteil der verspäteten Pakete an der Gesamtzahl
- Minimale Laufzeit
- Maximale Laufzeit
- Mittelwert
- Verlust
- Letzter Fehler
