Das Software-Modul "Spectral Scan" bietet Ihnen die Möglichkeit, eine Spektralanalyse direkt am AP durchzuführen. Sie müssen sich also keine zusätzliche Soft- oder Hardware anschaffen, sondern können auf die integrierte Funktionalität zurückgreifen, um die in Frage kommenden Frequenzbereiche und -bänder zu untersuchen. Somit können Sie sich jederzeit einen grafischen Überblick über das Frequenzverhalten in Ihrem WLAN verschaffen, sei es nun zur Vorbeugung oder zur Aufdeckung von Störungen.

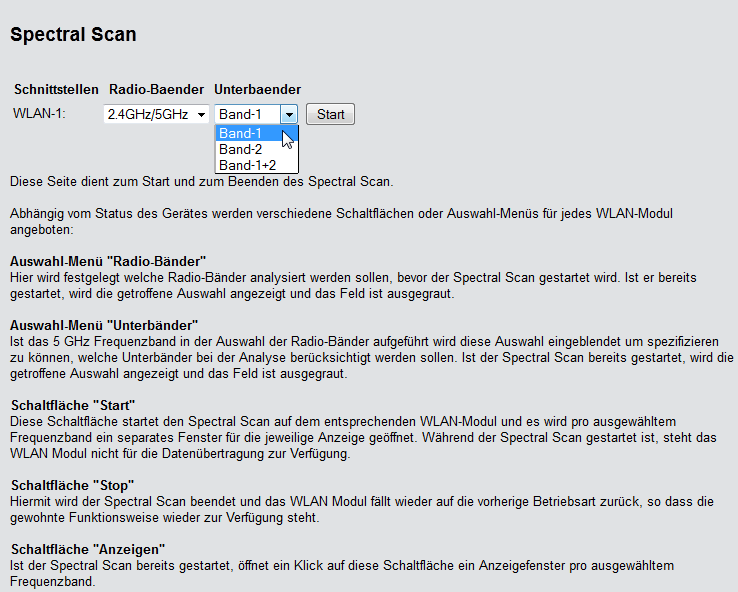

Ein Klick unter WEBconfig auf den Menüpunkt öffnet den nachstehend abgebildeten Dialog:

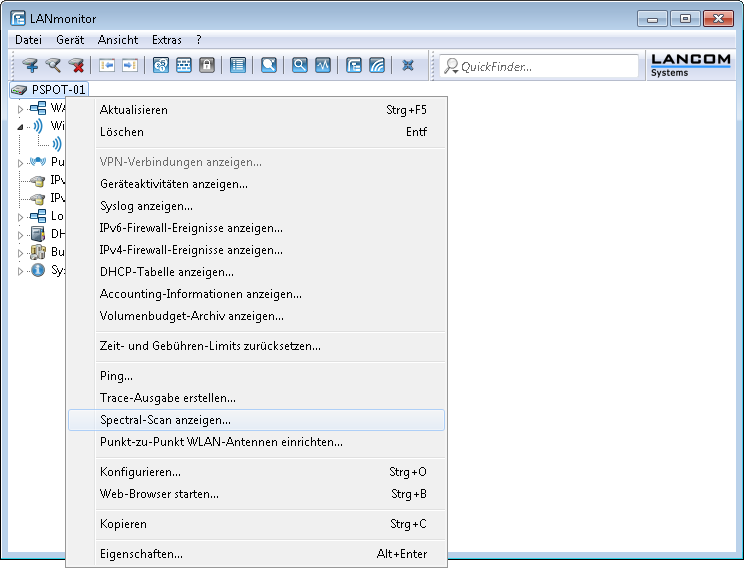

Sie können den Spectral Scan auch aus dem LANmonitor heraus starten. Klicken Sie dazu das entsprechende Gerät in der Liste mit der rechten Maustaste an und wählen Sie im Kontextdialog den Punkt Spectral Scan anzeigen.
Hier stehen Ihnen folgende Einträge, Schaltflächen und Auswahl-Menüs zur Verfügung:
- Schnittstellen: Zeigt das ausgewählte, zu untersuchende WLAN-Modul an.
- Radio-Baender: Mit diesem Auswahl-Menü legen Sie fest, welches Frequenzband bzw. welche Frequenzbänder Sie untersuchen möchten. Wenn der Spectral Scan auf diesem Modul bereits gestartet ist, ist das betreffende Feld ausgegraut.
- Unterbänder: Dieses Auswahl-Menü ist nur aktiv, wenn Sie bei Radio-Baender entweder '5GHz' oder '2.4GHz/5Ghz' ausgewählt haben. Sie können dann festlegen, welche Unterbänder des 5GHz-Bandes bei der Analyse berücksichtigt werden sollen.
- Start: Ein Klick auf diese Schaltfläche startet die Analyse (den "Spectral Scan") auf dem entsprechenden WLAN-Modul. Dabei öffnet sich ein separates Fenster pro ausgewähltem Frequenzband.
- Stop: Mit dieser Schaltfläche beenden Sie die Analyse. Das WLAN-Modul kehrt dann in die vorherige Betriebsart zurück und steht wieder mit der gewohnten Funktionalität zur Verfügung. Anmerkung: Diese Schaltfläche erscheint erst nach dem Start des Moduls.
- Anzeigen: Sofern der Spectral Scan bereits gestartet ist, öffnen Sie mit einem Klick auf diese Schaltfläche ein Anzeigefenster pro ausgewähltem Frequenzband. Durch mehrfaches Betätigen der Schaltfläche können Sie mehrere Fenster öffnen.
