Die Konfiguration des Switches wird am Beispiel des LANCOM ES-2126+ vorgestellt.
-

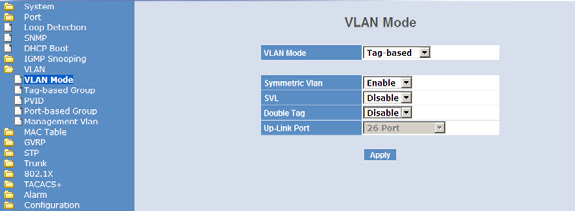

Stellen Sie den VLAN-Modus auf 'Tag-based' ein, da die Zuweisung der VLAN-Tags durch die APs erfolgt.
-

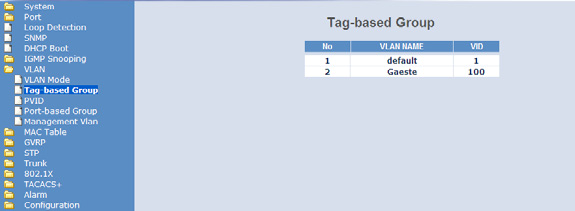

Zur Unterscheidung der VLANs im Switch werden zwei Gruppen verwendet. Das interne Netz für die Mitarbeiter wird in der Default-Gruppe abgebildet, für die Gäste wird eine eigene Gruppe eingerichtet. Dabei werden jeweils die VLAN-IDs verwendet, die auch schon bei der Konfiguration der WLANs im WLC eingetragen wurden.
-

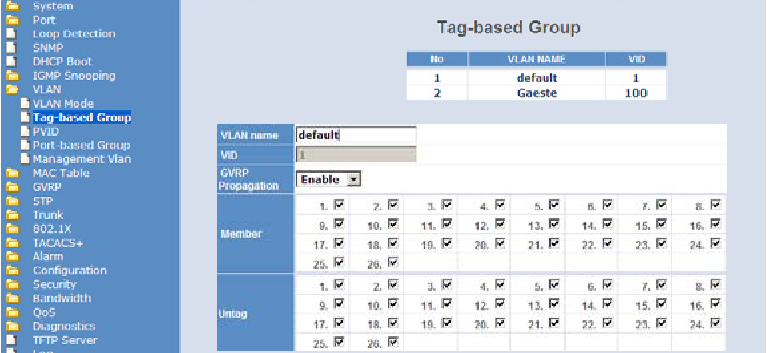

Das Default-VLAN gilt dabei auf allen Ports und wird ungetaggt betrieben, d. h. die VLAN-Tags werden aus den ausgehenden Datenpaketen dieser Gruppe entfernt.
-

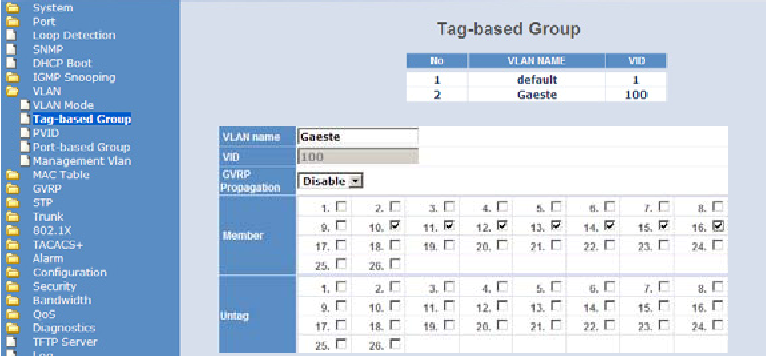

Die VLAN-Gruppe für die Gäste verwendet die VLAN-ID '100' und gilt nur auf den Ports, an denen der WLC und die APs angeschlossen sind (in diesem Beispiel die Ports 10 bis 16). Bei ausgehenden Datenpaketen werden die Tags nicht entfernt.
-

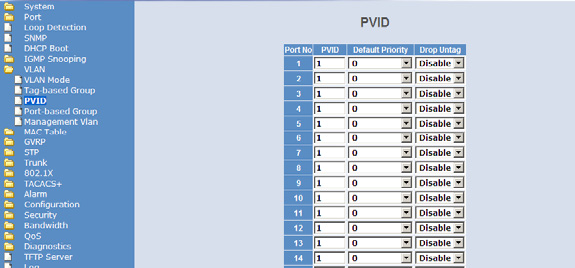

Die Port VLAN ID (PVID) wird für alle Ports auf '1' gestellt, um die Ports dem internen Netz zuzuordnen. Ungetaggt eingehende Pakete werden auf diesen Ports also mit der VLAN-ID '1' weitergeleitet.
