OSPF mit LANconfig konfigurieren

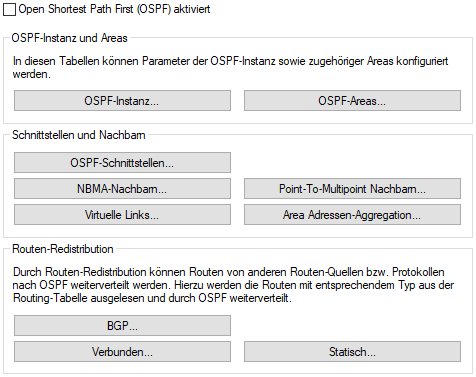

Um OSPF mit LANconfig zu konfigurieren, wechseln Sie in die Ansicht Routing Protokolle > OSPF.





Open Shortest Path First (OSPF) aktiviert
Um die OSPF-Funktion zu aktivieren, markieren Sie die Option Open Shortest Path First (OSPF) aktiviert.
OSPF-Instanz
Die Tabelle OSPF-Instanz definiert die OSPF-Instanzen auf diesem Gerät. Es werden mehrere gleichzeitig aktive OSPF-Instanzen auf einem Gerät unterstützt. Jede Instanz entspricht dann einem autonomen System bzw. einer OSPF-Domäne.
OSPF-Areas
Die Tabelle OSPF-Areas definiert die Parameter der OSPF-Areas.
OSPF-Schnittstellen
In dieser Tabelle werden die Schnittstellen definiert, auf denen OSPF verwendet werden soll.
NBMA-Nachbarn
Non-Broadcast-Multiaccess-Netzwerke sind Netzwerke, in denen mehrere Router vorhanden sind, aber kein Broadcast unterstützt wird. OSPF emuliert in diesem Netzwerktyp den Betrieb in einem Broadcast-Netzwerk. In diesem Netzwerktyp wird ein Designierter Router gewählt.
Anmerkung: Die Kommunikation findet nicht per Multicast statt, sondern per Unicast. Nachbarschaftsbeziehungen müssen manuell konfiguriert werden, da sich die Router nicht automatisch per Multicast finden können.
Point-To-Multipoint Nachbarn
In einem Point-To-Multipoint-Netzwerk werden alle Nachbarn so behandelt als wären Point-To-Point-Nachbarn über ein Nicht-Broadcast-Netzwerk direkt verbunden. Es wird keine Designierter Router gewählt, die Kommunikation erfolgt per Multicast.
Virtuelle Links
In dieser Tabelle können Virtuelle Links (auch bezeichnet als Transit-Area) definiert werden. Grundsätzlich müssen bei OSPF alle Areas direkt mit der Backbone-Area verbunden sein. In Fällen, wo dies nicht möglich ist, können virtuelle Links verwendet werden. Ein virtueller Link verbindet einen Router durch eine nicht-Backbone-Area mit der Backbone-Area.
Area Adressen-Aggregation
Um die Anzahl der Einträge in den Routing-Tabellen zu reduzieren, können durch Adressen-Aggregation an Area-Grenzen, beim Übergang von einer Nicht-Backbone-Area zur Backbone-Area, IP-Adressen zusammengefasst werden. Das entsprechende Subnetz wird als Summary LSA angekündigt.
BGP
Dynamisch gelernte Routen aus BGP-Quellen bzw. -Protokollen können nach OSPF weiterverteilt werden.
Verbunden
Verbundene Routen, d. h. Routen, die vom Betriebssystem automatisch in die Routing-Tabelle eingetragen werden, können nach OSPF weiterverteilt werden.
Statisch
Statische Routen, d. h. Routen, die manuell vom Benutzer in die Routing-Tabelle eingetragen werden, können nach OSPF weiterverteilt werden.
