Im folgenden Beispiel soll ein Router für einen Kunden bereitgestellt werden, der dem Kunden am Anschluss ein QoS-Konzept mit vier QoS-Klassen ermöglicht. Die Klassen sind definiert als VoIP, Gold, Silber und Best Effort.
Jeder Serviceklasse wird 25% der Bandbreite zugeteilt. Der Kunde markiert seine Pakete per DSCP, so dass die Pakete der korrekten Queue im Router zugewiesen werden können.
Werden in der definierten Serviceklasse mehr Daten übertragen als Bandbreite vorhanden ist, so werden diese Daten verworfen. Ein Rückfall in die Serviceklasse Best Effort wird nicht erlaubt. Die Definition ist wie folgt:
| Klasse | DSCP |
|---|---|
| VOIP | EF |
| Gold | CS3 |
| Silber | CS2 |
| Best Effort | 0 |
-

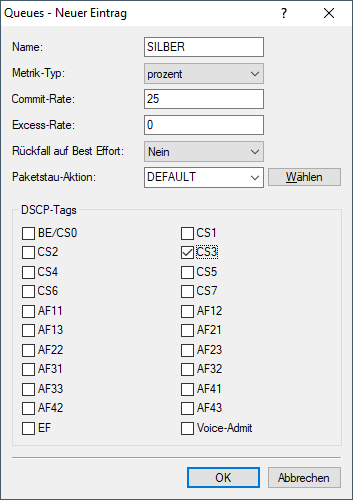

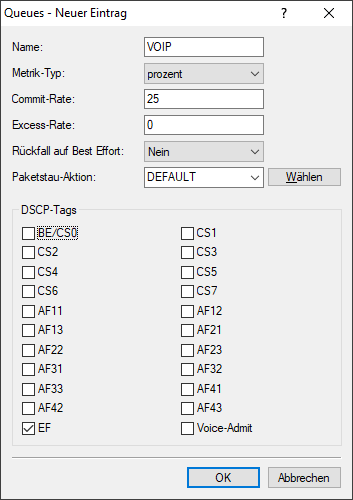

Legen Sie die drei Vorlagen für die Serviceklassen VOIP, GOLD und SILBER an. Die Klasse Best Effort muss nicht manuell
konfiguriert werden, da diese automatisch vorhanden ist.
-

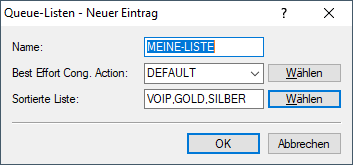

Legen Sie eine Liste an, mit der Sie eine strikte Reihenfolge für die angelegten Klassen vorgeben. Die erste Klasse in
der Liste hat die höchste Priorität.
-

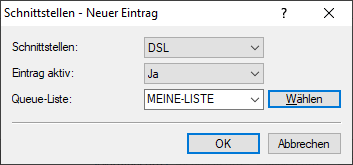

Als letztes muss die konfigurierte Liste einer WAN-Schnittstelle zugewiesen werden. In diesem Beispiel nehmen wir DSL.
Wechseln Sie in den Dialog .
-

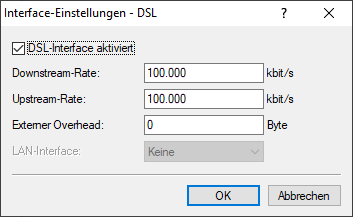

(Optional): Je nach verwendeter WAN-Schnittstelle muss noch die verfügbare Datenrate im Fall einer Ethernet-Verbindung
konfiguriert werden. Dies ist nicht nötig, falls ein internes xDSL-Modem verwendet wird. In diesem Fall wird die
synchronisierte DSL-Datenrate verwendet. Wechseln Sie in den Dialog .
Die Paket-Statistiken und die Verteilung in die Queues können auf der CLI unter /status/WAN/QoS/Statistik abgerufen werden (hier gekürzte Darstellung):
root@:/ > ls /Status/WAN/QoS/Statistik/ Interface Prioritaet Queue-Name Vorab-klassifiziert DSCP-klassifiziert Gesamt-klassifiziert =======================-------------------------------------------------------------------------------------- DSL-1 0 #urgent 0 0 0 DSL-1 1 VOIP 0 0 0 DSL-1 2 GOLD 0 0 0 DSL-1 3 SILBER 0 0 0 DSL-1 4 #best-effort 0 0 0
