Layer-Liste

Mit einem Layer definieren Sie eine Sammlung von Protokoll-Einstellungen, die für die Verbindung zu bestimmten Gegenstellen verwendet werden soll. Die Liste der Kommunikations-Layer finden Sie unter:

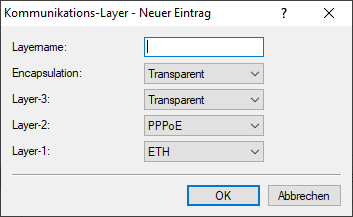

LANconfig: Kommunikation > Allgemein > Kommunikations-Layer

Konsole: Setup > WAN > Layer

In der Kommunikations-Layer-Liste sind die gängigen Protokollkombinationen bereits vordefiniert. Änderungen oder Ergänzungen sollten Sie nur vornehmen, wenn Gegenstellen inkompatibel zu den vorhandenen Layern sind. Die möglichen Optionen finden Sie in der folgenden Übersicht.

Wichtig: Beachten Sie, dass die im Gerät vorhandenen Parameter vom Funktionsumfang des Gerätes abhängen. Es kann daher sein, dass Ihr Gerät nicht alle hier beschriebenen Optionen anbietet.

Layername

Unter diesem Namen wird der Layer in den Gegenstellenlisten ausgewählt.

Encapsulation

Für die Datenpakete können zusätzliche Kapselungen eingestellt werden:

Transparent: Keine zusätzliche Kapselung.
Ethernet: Kapselung als Ethernet-Frames.
LLC-ETH: Ethernet über ATM mit LLC-Kapselung nach RFC 2684.
LLC-MUX: Multiplexing über ATM mit LLC/SNAP-Kapselung nach RFC 2684. Mehrere Protokolle können im selben VC (Virtual Channel) übertragen werden.
VC-MUX: Multiplexing über ATM durch Aufbau zusätzlicher VCs nach RFC 2684.

Layer-3

Folgende Optionen stehen für die Vermittlungsschicht (oder Netzwerkschicht) zur Verfügung:

Transparent: Es wird kein zusätzlicher Header eingefügt.
PPP: Der Verbindungsaufbau erfolgt nach dem PPP-Protokoll (im synchronen Modus, d. h. bitorientiert). Die Konfigurationsdaten werden der PPP-Tabelle entnommen.
DHCP: Zuordnung der Netzwerkparameter über DHCP.
DHCP (Broadcast-Flag): Der Verbindungsaufbau erfolgt mit DHCP-Client und gesetztem Broadcast-Flag im DHCP.

Layer-2

In diesem Feld wird der obere Teil der Sicherungsschicht (Data Link Layer) konfiguriert. Folgende Optionen stehen zur Verfügung:

Transparent: Es wird kein zusätzlicher Header eingefügt.
PPPoE: Kapselung der PPP-Protokollinformationen in Ethernet-Frames.

Layer-1

In diesem Feld wird der untere Teil der Sicherungsschicht (Data Link Layer) konfiguriert. Folgende Optionen stehen zur Verfügung:

ETH: Transparentes Ethernet nach IEEE 802.3
WWAN: Für Verbindungen über das interne WWAN-Modem.
XDSL: Für Verbindungen über das interne DSL-Modem.
