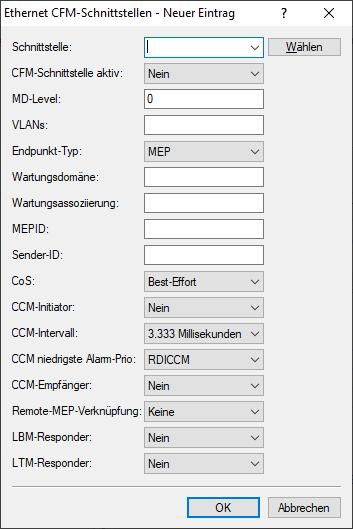

In LANconfig konfigurieren Sie Ethernet OAM nach IEEE 802.3ah unter .
- Schnittstelle
- Schnittstelle auf der CFM aktiviert werden soll, mögliche Werte sind LAN-Schnittstellen wie z.B. LAN-1 oder WAN-Schnittstellen wie DSL-1.
- CFM-Schnittstelle aktiv
- Aktiviert oder Deaktiviert CFM auf der konfigurierten Schnittstelle.
- MD-Level
- Definiert das Maintenance Domain Level für diese Schnittstelle.
- VLANs
- Definiert die VLANs auf der Schnittstelle, mit der CFM-Nachrichten empfangen und gesendet werden können. Bei leerem Wert werden alle VLANs akzeptiert. Es kann entweder ein VLAN oder eine komma-separierte Liste von VLANs konfiguriert werden.
- Endpunkt-Typ
-
Definiert den CFM-Endpunkt-Typ. Mögliche Werte:
- MEP (Maintenance Association End Point)
- Der Maintenance Association End Point stellt die Grenze einer Domain dar und führt die Fehlererkennung zwischen den Domain-Grenzen durch. Der MEP erstellt und sendet CFM-Pakete.
- MIP (Maintenance Intermediate Point)
- Der Maintenance Intermediate Point befindet sich innerhalb der Domain und führt die Pfad- und Fehler-Erkennung innerhalb der Domain-Grenzen durch. Der MIP antwortet auf CFM-Pakete.
- Wartungsdomäne
- Definiert den Namen der Wartungsdomäne (Maintenance Domain (MD)).
- Wartungsassoziierung
- Definiert den Namen der Wartungsassoziierung (Maintenance Association (MA)).
- MEPID
- Definiert die Maintenance Endpoint ID des Geräts für diesen Eintrag (1-8191). Diese muss auf jedem Gerät eindeutig sein.
- Sender-ID
- Definiert die optionale Sender-ID in CFM-CCM-Nachrichten.
- CoS
- Definiert den Classs-of-Service mit dem CFM-CCM (Continuity Check Message)-Pakete markiert werden. Mögliche Werte: Best-Effort (0), Background (1), Excellent-Effort (3), Controlled-Latency (4), Video (5), Voice (6), Network-Control (7)
- CCM-Initiator
- Definiert, ob das Gerät regelmäßige CCM-Nachrichten (Continuity Check Message) versenden soll.
- CCM-Intervall
- Definiert, mit welchen Intervall CCM-Nachrichten (Continuity Check Message) von dem Gerät versendet werden sollen. CCM-Intervalle müssen zwischen Kommunikationspartnern einheitlich sein.
- CCM niedrigste Alarm-Priorität
-
Definiert, wie schwerwiegend festgestellte Fehler mindestens sein müssen, damit der MEP das RDI-Flag (Remote Defect Indication)
setzt und in CCM-Paketen propagiert. Level, in aufsteigender Schwere, sind:
- RDICCM
- Von mindestens einem anderen MEP wurde ein CC-Frame mit gesetztem RDI empfangen.
- MACstatus (Default)
- Mindestens ein anderer MEP hat einen Interface-Status ungleich 'up' gemeldet (z.B. Hardware-Problem), oder alle anderen MEPs melden einen PortStatus ungleich 'up' (z.B. Netzsegment isoliert).
- RemoteCCM
- Mindestens von einem konfigurierten MEP werden keine CCM-Frames empfangen.
- ErrorCCM
- Ein weiterer MEP verwendet die gleiche MEPID wie das lokale Gerät oder es werden CCMs von einem nicht konfigurierten MEP empfangen (falls Matching ungleich none), oder ein anderer MEP verwendet ein abweichendes CCM-Intervall.
- XconCCM
- Es wurden CCs von einem anderen MEP mit niedrigerem MD-Level empfangen, oder mit einer abweichenden Domain oder Association.
- CCM-Empfänger
- Definiert, ob das Gerät CCM-Nachrichten verarbeiten bzw. empfangen soll.
- Remote MEP-Verknüpfung
-
Definiert, wie das Gerät die Anwesenheit von entfernten MEPs behandeln soll. Beliebige entfernte MEPs können dynamisch gelernt
werden oder es kann als Fehler gewertet werden, wenn eine konfigurierte entfernte MEP nicht gefunden wurde.
- Keine
- Nicht konfigurierte MEPs werden in die Statustabelle aufgenommen und gehen auch in die Bedingungen RDICCM und MACstatus ein.
- Ja
- Nicht konfigurierte MEPs werden in die Statustabelle aufgenommen, gehen aber nicht in die Bedingungen RDICCM und MACstatus ein. Sie lösen ErrorCCM aus.
- Streng
- Nicht konfigurierte MEPs werden nicht in die Statustabelle aufgenommen, gehen nicht in die Bedingungen RDICCM und MACstatus ein. Sie lösen ErrorCCM aus.
- LBM-Responder
- Definiert, ob das Gerät auf CFM-Loopback-Nachrichten (Ethernet-Ping) antworten soll. Die Funktion ist unabhängig vom CCM-Betriebsmodus verwendbar.
- LTM-Responder
- Definiert, ob das Gerät auf CFM-Linktrace-Nachrichten (Ethernet-Traceroute) antworten soll. Die Funktion ist unabhängig vom CCM-Betriebsmodus verwendbar.
