Konfiguration von Datenvolumen-Budgets

Der folgende Abschnitt beschreibt, wie Sie mit LANconfig die Datenvolumen für Gegenstellen verwalten.

  1. Starten Sie LANconfig und öffnen Sie die Konfiguration des Gerätes, für das Sie die Erfassung des Datenvolumens einrichten wollen.

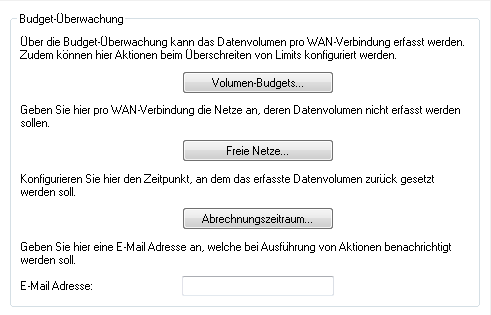

  2. Wechseln Sie im Konfigurationsdialog in die Ansicht Management > Budget.
    Anmerkung: Wenn das Gerät bei Überschreiten des festgelegten Datenvolumens eine E‑Mail versenden soll (siehe Folgeschritt), geben Sie bereits in diesem Dialog im Feld E‑Mail Adresse die entsprechende Adresse ein.

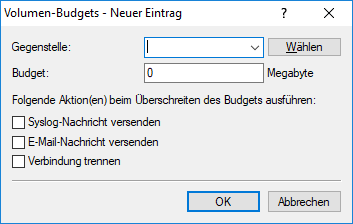

  3. Klicken Sie auf die Schaltfläche Volumen-Budgets und anschließend auf Hinzufügen.

    Im Feld Gegenstelle können Sie die Gegenstelle auswählen, für die Sie das Volumen-Budget angeben wollen. Mit Wählen können Sie aus den verfügbaren Gegenstellen auswählen bzw. neue Gegenstellen verwalten.

    Geben Sie im Feld Budget das Datenvolumen an. Dieser Wert richtet sich meistens nach dem im Provider-Vertrag verhandelten Datenvolumen bis zur Drosselung der Übertragungsrate.

    Sie können zusätzlich Aktionen definieren, die das Gerät bei Erreichen des Budgets ausführen soll:
    • Syslog-Nachricht versenden: Das Gerät erzeugt bei Erreichen der Schwellenwerte 80% und 100% des Budgets eine Syslog-Nachricht (mit dem Flag "Critical"), die Sie im Syslog-Speicher des Gerätes, über LANmonitor oder einen speziellen Syslog-Client auswerten können.
    • E‑Mail-Nachricht versenden: Das Gerät verschickt bei Erreichen der Schwellenwerte 80% und 100% des Budgets eine Benachrichtigung an die E‑Mail-Adresse, die Sie im Dialog weiter oben angegeben haben.
    • Verbindung trennen: Das Gerät trennt die Verbindung zur Gegenstelle.
      Anmerkung: Die Aktion Verbindung trennen aktiviert die Gebührensperre. Das Gerät kann bis zum Ablauf des Monats keine Verbindung mehr zu dieser Gegenstelle aufbauen, wenn Sie nicht zuvor das Volumen-Budget für diese Gegenstelle erhöhen.

    Sie können auch festlegen, dass das Gerät mehrere Aktionen ausführen soll. Ist die Aktion Verbindung trennen darunter, führt das Gerät diese Aktion als letzte aus.

  4. Klicken Sie auf OK, um diesen Eintrag in die Tabelle aufzunehmen, und anschließend erneut auf OK, um alle Einträge in die Konfiguration des Gerätes zu übernehmen.

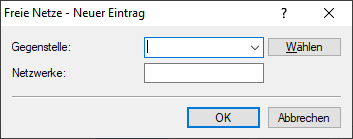

  5. Wenn die Datenübertragung bestimmter Netze das Volumen-Budget zu einer Gegenstelle nicht belastet, können Sie diese Netze aus der Erfassung herausnehmen. Klicken Sie dazu auf die Schaltfläche Freie Netze und anschließend auf Hinzufügen.

    Im Feld Gegenstelle können Sie die Gegenstelle auswählen, für die Sie die Ausnahme angeben wollen. Mit Wählen können Sie aus den verfügbaren Gegenstellen auswählen bzw. neue Gegenstellen verwalten.

    Anmerkung: Sie können pro Gegenstelle auch mehrere Einträge vornehmen, indem Sie den Gegenstellennamen um das #-Zeichen und eine Ziffer erweitern (z. B. "INTERNET", "INTERNET#1", "INTERNET#2", ...). Das ist dann sinnvoll, wenn Sie explizit eine Ausnahme definieren möchten, die nur temporär aktiv ist. Sobald diese Ausnahme nicht mehr gültig ist, löschen Sie nur den Eintrag mit der entsprechend nummerierten Gegenstelle.

    Im Feld Netzwerke können Sie IPv4- und IPv6-Adressen sowie ganze Netze in Prefix-Schreibweise (z. B. "192.168.1.0/24") angeben. Trennen Sie die einzelnen Einträge durch Komma. Auch hier können Sie die Gegenstellennamen um das #-Zeichen und eine Ziffer erweitern.

  6. Klicken Sie auf OK, um diesen Eintrag in die Tabelle aufzunehmen, und anschließend erneut auf OK, um alle Einträge in die Konfiguration des Gerätes zu übernehmen.

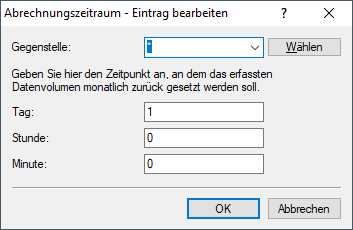

  7. Um festzulegen, wann das Gerät die monatliche Aufzeichnung von vorne beginnt, klicken Sie auf Abrechnungszeitraum.
  8. Wenn Sie die Vorgabe ändern möchten, markieren Sie die Zeile mit der Gegenstellen-Bezeichnung "*" und klicken Sie auf die Schaltfläche Bearbeiten, ansonsten klicken Sie auf Hinzufügen.

    Im Feld Gegenstelle können Sie die Gegenstelle auswählen, für die Sie den Intervall-Beginn festlegen wollen. Mit Wählen können Sie aus den verfügbaren Gegenstellen auswählen bzw. neue Gegenstellen verwalten.

    Anmerkung: Für den Gegenstellennamen können Sie auch Wildcards verwenden. Die Wildcard "*" gilt in diesem Fall für alle Gegenstellen.

    In den Feldern Tag, Stunde und Minute bestimmen Sie, an welchem Tag im Monat und zu welcher Uhrzeit das Gerät das Budget für die angegebene Gegenstelle wieder zurücksetzt.

    Wichtig: Standardmäßig setzt das Gerät am Monatsersten um 00:00 Uhr das Budget für alle Gegenstellen zurück.
    Wichtig: Wenn Sie im Feld Tag den Wert "31" eingeben, setzt das Gerät das Budget in Monaten mit weniger Tagen (z. B. Februar oder November) nicht zurück.
  9. Klicken Sie auf OK, um diesen Eintrag in die Tabelle aufzunehmen, und anschließend erneut auf OK, um alle Einträge in die Konfiguration des Gerätes zu übernehmen.
  10. Klicken Sie abschließend auf OK, um die Konfiguration ins Gerät zu laden.
