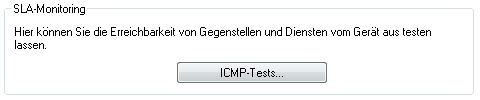

Die Parameter zur Konfiguration des SLA-Monitors finden Sie bei LANconfig unter im Abschnitt SLA-Monitoring.

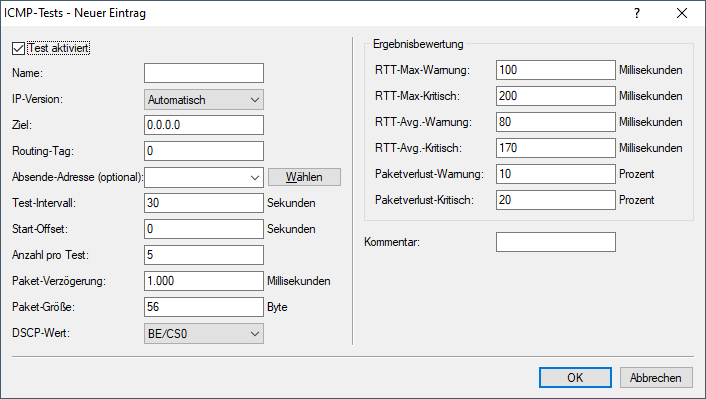

Klicken Sie auf die Schaltfläche ICMP-Tests, um neue Abfragen hinzuzufügen und Richtwerte für die Verbindungstests zu definieren.
- Test aktiviert
- Bei aktivierter Checkbox verwendet das Gerät die definierten Einstellungen für den Verbindungstest.
- Name
- Name der Verbindung
- IP-Version
- Legt fest, ob IPv4 oder IPv6 verwendet wird.Anmerkung: Per Default ist die Einstellung "Automatisch" ausgewählt.
- Ziel
- Definiert das Ziel der Überprüfung (ICMP / PING Ziel).
- Routing-Tag
- Geben Sie ein Routing-Tag an, falls eine bestimmte Route verwendet werden soll.
- Absende-Adresse (opt.)
- Konfigurieren Sie optional eine Absende-Adresse, falls Sie ein bestimmtes Netzwerk als Absende-Schnittstelle verwenden möchten.
- Test-Intervall
- Definiert das Zeitintervall, in dem das Gerät ICMP Pakete verschickt (Default: 30 Sekunden).
- Start-Offset
- Legen Sie eine Verzögerungszeit für den Versand von ICMP-Paketen fest.
- Anzahl pro Test
- Gibt an, wie viele ICMP Pakete pro Durchlauf verschickt werden (Default: 5).
- Paket-Verzögerung
- Legen Sie eine Verzögerung für den Versand von Paketen fest.
- Paket-Größe
- Definiert die Paketgröße der ICMP Nachricht.
- DSCP-Wert
- Definiert den DSCP-Wert der ICMP-Nachricht. DSCP (Differentiated Services Code Point) wird für QoS (Quality of Service) verwendet. Mögliche Werte: BE/CS0, CS1, CS2, CS3, CS4, CS5, CS6, CS7, AF11, AF12, AF13, AF21, AF22, AF23, AF31, AF32, AF33, AF41, AF42, AF43, EF
Ergebnisbewertung
In diesem Abschnitt definieren Sie Grenzwerte für die Paketbehandlung.
- RTT-Max-Warnung
- Definieren Sie eine maximale Paketumlaufzeit (Round Trip Time). Sollte eines der ICMP-Pakete eine längere Umlaufzeit als die hier festgelegte benötigen, wird eine Warnmeldung generiert.
- RTT-Max-Kritisch
- Definieren Sie eine maximale Paketumlaufzeit, nach der eine Fehlermeldung generiert wird, falls eines der ICMP-Pakete eine längere Umlaufzeit als die hier festgelegte benötigt.
- RTT-Avg.-Warnung
- Definieren Sie eine durchschnittliche Paketumlaufzeit. Sollte die durchschnittliche Anzahl der ICMP-Pakete eine längere Umlaufzeit als die hier festgelegte benötigen, wird eine Warnmeldung generiert.
- RTT-Avg.-Kritisch
- Definieren Sie eine durchschnittliche Paketumlaufzeit. Sollte die durchschnittliche Anzahl der ICMP-Pakete eine längere Umlaufzeit als die hier festgelegte benötigen, wird eine Fehlermeldung generiert.
- Paketverlust-Warnung
- Wenn der Prozentsatz der verloren gegangenen Pakete diesen definierten Wert erreicht, wird eine entsprechende Warnmeldung generiert.
- Paketverlust-Kritisch
- Wenn der Prozentsatz der verloren gegangenen Pakete diesen definierten Wert erreicht, wird eine entsprechende Fehlermeldung generiert.
- Kommentar
- Geben Sie eine aussagekräftige Beschreibung für diesen Eintrag an.
