Der Router unterstützt doppeltes VLAN-Tagging ("stacked VLAN") bzw. Q-in-Q-VLAN nach IEEE 802.1ad auf WAN-Verbindungen. Mit Q-in-Q-VLAN können Service Provider Layer-2-Ethernetverbindungen zwischen Kundenstandorten ermöglichen und das kundeneigene VLAN unverändert übertragen. Das innere VLAN (C-VLAN) wird dabei vom Kunden verwendet, das äußere VLAN (S-VLAN) vom Service Provider.

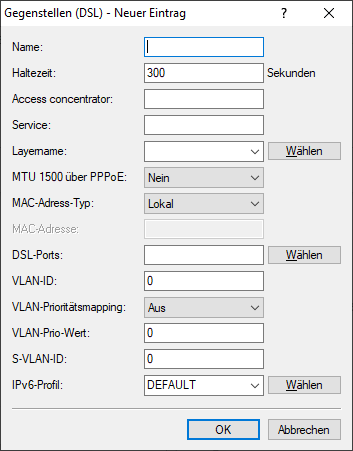

LANconfig:
- S-VLAN-ID
- Konfigurieren Sie hier das S-VLAN bei doppeltem VLAN-Tagging (Q-in-Q-VLAN-Verbindungen nach IEEE 802.1ad). Das VLAN wird auch als äußeres VLAN bezeichnet. Die verwendete S-VLAN-Protokoll-ID kann unter konfiguriert werden.
LANconfig:
- S-VLAN Protokoll-ID
- Definiert die VLAN-Tagging-ID für Q-in-Q-VLAN-Tagging. Der Ethernet2-Typ des VLAN-Tags wird als "Tag-Value" als 16 Bit-Hexadezimalwert konfiguriert. Default nach IEEE 802.1ad ist "88a8", ein anderer gängiger Wert für VLAN-Tagging wäre z. B. "8100".
