In der Porttabelle werden die einzelnen Ports des Gerätes für die Verwendung im VLAN konfiguriert. Die Tabelle hat einen Eintrag für jeden Port des Gerätes mit folgenden Werten:

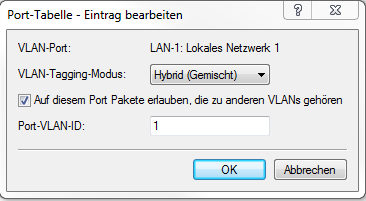

LANconfig:
Konsole:
- Port
- Der Name des Ports, nicht editierbar
- Tagging-Modus
- Steuert die Verarbeitung und Zuweisung von VLAN-Tags auf diesem Port.
- Access (Niemals)
- Ausgehende Pakete erhalten auf diesem Port kein VLAN-Tag. Eingehende Pakete werden so behandelt, als hätten sie kein VLAN-Tag. Haben die eingehenden Pakete ein VLAN-Tag, so wird es ignoriert und so behandelt, als ob es zur Payload des Paketes gehört. Eingehende Pakete werden immer dem für diesen Port definierten VLAN zugewiesen.
- Trunk (Immer)
- Ausgehende Pakete erhalten auf diesem Port immer ein VLAN-Tag, egal ob sie dem für diesen Port definierten VLAN angehören oder nicht. Eingehende Pakete müssen über ein VLAN-Tag verfügen, anderenfalls werden sie verworfen.
- Hybrid (Gemischt)
- Erlaubt einen gemischten Betrieb von Paketen mit und ohne VLAN-Tags auf dem Port. Pakete ohne VLAN-Tag werden dem für diesen Port definierten VLAN zugeordnet. Ausgehende Pakete erhalten ein VLAN-Tag, außer sie gehören dem für diesen Port definierten VLAN an.
- Auf diesem Port Pakete erlauben, die zu anderen VLANs gehören
- Diese Option gibt an, ob getaggte Datenpakete mit beliebigen VLAN-IDs akzeptiert werden sollen, auch wenn der Port nicht Mitglied dieses VLANs ist.
- Port-VLAN-ID
- Diese Port-ID hat zwei Funktionen:
- Ungetaggte Pakete, die auf diesem Port im Modus Hybrid (gemischt) empfangen werden, werden diesem VLAN zugeordnet, ebenso sämtliche ankommenden Pakete im Modus Access (Niemals).
- Im Modus Hybrid (gemischt) entscheidet dieser Wert darüber, ob ausgehende Pakete ein VLAN-Tag erhalten oder nicht: Pakete, die dem für diesen Port definierten VLAN zugeordnet wurden, erhalten kein VLAN-Tag, alle anderen erhalten ein VLAN-Tag.
