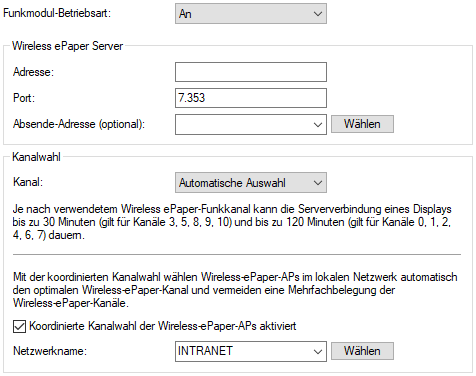

Einstellungen für Wireless ePaper

Wählen Sie hier die grundsätzliche Betriebsart Ihres Wireless ePaper Funkmoduls:

Managed (via WLC): In dieser Betriebsart wird das Funkmodul des Gerätes von einem zentralen WLAN-Controller (WLC) konfiguriert. Hier gemachte Einstellungen werden dadurch überstimmt.
An (autonom): Das Funkmodul des Gerätes ist eingeschaltet und arbeitet autonom.
Aus: Das Funkmodul des Gerätes ist ausgeschaltet.

Ab LCOS 10.40 unterstützen die LANCOM Access Points mit Wireless ePaper-Unterstützung eine Erweiterung des TCP-Protokolls, welches den Verbindungsaufbau (Wireless ePaper Access Point bzw. Router mit USB-Schnittstelle und Wireless ePaper USB-Stick) zum Wireless ePaper Server zulässt und die Verbindung mittels TLS verschlüsselt. Dazu muss auf dem Wireless ePaper Server das Protokoll ThinAP2.0/TLS eingerichtet sein (siehe Aktivierung eines TCP-basierten Protokolls auf dem Wireless ePaper Server) und die IP-Adresse des Wireless ePaper Servers hier angegeben werden.

Adresse: IP-Adresse des Wireless ePaper Servers.
Port: Hier stellen Sie den Port zur Kommunikation zwischen Wireless ePaper-Gerät, z. B. Access Point oder Router, und Wireless ePaper Server ein. Der Default-Port ist 7353 für den Verbindungsaufbau vom Wireless ePaper Server zum Wireless ePaper-Gerät. Wenn der Verbindungsaufbau vom Wireless ePaper-Gerät zum Wireless ePaper Server mittels TLS erfolgen soll, dann stellen Sie den Port 7354 ein.
Absende-Adresse: Geben Sie hier die Loopback-Adresse an.

Entweder lassen Sie das Funkmodul automatisch einen Kanal auswählen oder geben einen festen Kanal vor.

Die koordinierte Kanalwahl benötigen Sie insbesondere dann, wenn Sie mit mehreren Wireless ePaper Access Points innerhalb eines Standorts arbeiten. Da jeder Access Point einen eigenen ePaper-Kanal benötigt, darf es nicht zu Kollisionen / Mehrfachbelegungen kommen. Daher ermitteln die ePaper Access Points innerhalb einer Broadcast-Domain automatisch über ein auf TCP basierendem Protokoll, welches in einer Multicast-Gruppe übertragen wird, benachbarte ePaper Access Points. Aus diesen Access Points wird automatisch ein Master‑AP bestimmt. Die übrigen Access Points werden zu Slave‑APs. Fällt der Master‑AP aus, wird automatisch einer der Slave‑APs zum Master‑AP ernannt. Die Slave‑APs übermitteln dem Master‑AP regelmäßig eine Beurteilung des aktuellen ePaper-Kanals. Der Master entscheidet daraufhin unter Berücksichtigung der Beurteilungen sämtlicher Slaves, ob ein Kanalwechsel des Slaves stattfinden muss oder nicht. Der ePaper‑AP erstellt eine Beurteilung aller ePaper-Kanäle. Dabei wird sowohl der lokal verwendete WLAN-Kanal (den der ePaper-Kanal nicht überlappen sollte) berücksichtigt, als auch, ob es sich bei dem ePaper-Kanal um einen bevorzugten Kanal handelt.

Anmerkung: Bevorzugte Kanäle sind: 3,5,8,9 und 10.

Anhand der erhaltenen Kanalbeurteilungen wird eine Optimierung der ePaper-Kanäle folgendermaßen erreicht: Der Master‑AP wählt aus den noch nicht vergebenen Kanälen denjenigen mit der besten Bewertung aus und weist ihn dem ePaper‑AP mit der niedrigsten ePaper‑AP‑ID zu. Der Master weist sich selbst ebenfalls einen Kanal zu. Dies wird sukzessive für alle ePaper‑APs fortgeführt.

Anmerkung: Bei einer Neuverteilung wird ein Kanal nur gewechselt, wenn die Bewertung des konkurrierenden Kanals um einen konfigurierbaren Threshold besser ist. Auf diese Weise werden unnötige Kanalwechsel vermieden.

Gibt es im Netzwerk ePaper‑APs mit statisch zugewiesenem ePaper-Kanal, so kann die koordinierte Kanalwahl trotzdem durchgeführt werden. Ist diese auch auf dem Access Point mit statischem Kanal eingeschaltet, wird der Master bei der Kanalzuweisung beachten, dass dieser Kanal bereits vergeben ist und ihn keinem anderen Access Point zuweisen. Das Status-Menü des Features Wireless ePaper enthält eine Peer-Tabelle. In dieser werden die über die Kanal-Koordinierung erfassten Access Points aufgelistet. Die Peer-Tabelle enthält die ePaper‑AP‑ID, die Rolle des Access Points (Slave oder Master), die Kanalbeurteilung sowie den zugewiesenen ePaper-Kanal. Die Kanalbeurteilung ist als Liste der ePaper-Kanäle 0 bis 10 dargestellt, dahinter jeweils die Beurteilung. Der Wertebereich beträgt 0 bis 255, wobei ein höherer Wert einer besseren Bewertung entspricht.

root@LN-830E PM:/Status/Wireless-ePaper
> ls -a Channel-Coordination/Peer-Table/

ID    State    IP-Address    Rtg-Tag  Connected  Assessment  Assignment
===============----------------------------------------------------------
66122  SLAVE  172.16.26.7      1        Yes       0:108|1:096|2:073|3:196
66123  MASTER 172.16.26.6      1        No                    3
66124  SLAVE  172.16.26.8      1        Yes       0:127|1:127|2:127:3:255
