Schnittstellen

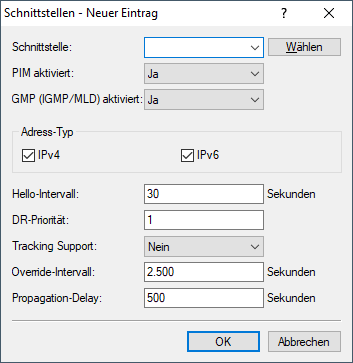

In LANconfig konfigurieren Sie die Schnittstellen unter Multicast > PIM > PIM-Schnittstellen über Schnittstellen. In dieser Tabelle werden die Interfaces bzw. logischen Netzwerke definiert, auf denen PIM aktiviert werden soll. Ebenso werden die Interfaces definiert, auf denen Clients per IGMP bzw. MLD Multicast-Gruppen beitreten können. Für alle Interfaces, die am Multicast-Routing beteiligt sind, inkl. Client-Interfaces und Source-Interface, muss ein Eintrag in der PIM-Schnittstellen-Tabelle erfolgen.

Schnittstelle: Name des logischen Interfaces auf dem PIM bzw. GMP (Group Management Protokoll wie IGMP oder MLD) aktiviert werden soll. Mögliche Werte sind IPv4-Netzwerke, z. B. INTRANET, WAN-Gegenstellen, Wildcard-Einträge mit * für IPv4-RAS-Interfaces, z. B. "VPN*". Weitere mögliche Werte sind IPv6-Interfaces sowie IPv6 RAS-Templates.
PIM aktiviert: Aktiviert PIM sowie das Senden und Empfangen von PIM-Nachrichten auf diesem logischen Interface. Wenn nur IGMP- / MLD-Clients bzw. Multicast-Empfänger auf dieser Schnittstelle vorhanden sind, kann somit das Senden bzw. Empfangen von PIM-Nachrichten explizit deaktiviert werden. In diesem Fall muss nur GMP (IGMP / MLD) aktiviert sein.
GMP (IGMP / MLD) aktiviert: Aktiviert die IGMP- bzw. MLD-Routerrolle auf diesem logischen Interface. In diesem Fall werden IGMP- bzw. MLD-Joins von Clients akzeptiert. Auf Interfaces bei denen keine Clients im Netzwerk, sondern nur PIM-Nachbar-Router vorhanden sind, kann GMP deaktiviert werden. IGMP- / MLD-Joins werden in diesem Fall dann nicht akzeptiert.
Adress-Typ: Hier definieren Sie, für welche Adressfamilie PIM bzw. GMP auf diesem Interface aktiviert werden soll. Bei Bedarf können Sie auch beide Adressfamilienn gleichzeitig aktivieren. Mögliche Werte: IPv4, IPv6
Hello-Intervall: Definiert die Zeit in Sekunden zwischen der Wiederholung von regelmäßigen PIM Hello-Nachrichten. Die Haltezeit ist automatisch das 3,5-fache des PIM-Hello-Intervalls und nicht separat konfigurierbar. Mögliche Werte: 0-255 Sekunden, Default: 30. Der Wert 0 deaktiviert das Senden von Hello-Nachrichten.
DR-Priorität: Definiert die Priorität als Designated Router (DR) im Prozess der DR-Wahl von PIM. Ein höherer Wert bedeutet eine höhere Priorität im DR-Wahlverfahren zum Designated Router (DR). Haben mehrere Router die gleiche (höchste) Priorität, so wird der Router mit der höchsten numerischen IP-Adresse DR. Mögliche Werte: 0 bis 2³², Default: 1.
Tracking Support: Beeinflusst das Setzen des "T-Bits" in der LAN-Prune-Delay-Option in ausgehenden Hello-Nachrichten. Mögliche Werte: Ja, Nein, Default: Nein.
Override Intervall: Beeinflusst das Setzen des Override-Intervall-Felds in der LAN-Prune-Delay-Option in ausgehenden Hello-Nachrichten. Definiert die maximale Verzögerung für die Übertragung von Override-Join-Nachrichten für Multicast-Netzwerke, die Join-Supression aktiviert haben. Mögliche Werte: 0 bis 2³², Default: 0.
Propagation-Delay: Konfiguriert das Setzen des Propagation-Delay-Felds in gesendeten Hello-Nachrichten der LAN-Prune-Delay-Option. Definiert die Verzögerung für das Versenden von PIM Prune-Nachrichten auf dem Upstream-Router in einem Multicast-Netzwerk, in dem Join-Unterdrückung aktiviert ist. Mögliche Werte: 250-2000 Millisekunden, Default: 500.
