Konfiguration des WLC

Die nachfolgenden Handlungsanweisungen beschreiben die AutoWDS-Konfiguration eines zentralen WLC für die vorkonfigurierte Integration.

Anmerkung: Achten Sie darauf, dass die AutoWDS-APs, die sich als WLAN-Client in das Netzwerk integrieren, über das WLC-TUNNEL-AUTOWDS-Interface einen DHCP-Server erreichen. Ohne IP-Adresse werden die APs nicht nach dem WLC suchen und keine Konfiguration vom WLC erhalten.

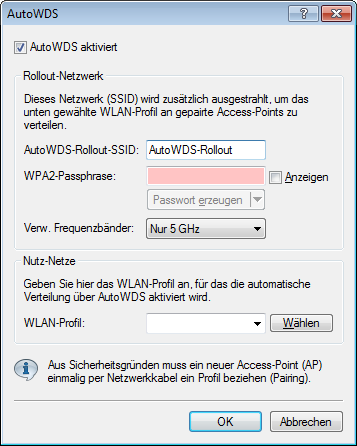

Öffnen Sie den Konfigurationsdialog in LANconfig und klicken Sie WLAN-Controller > Profile > AutoWDS, um zum AutoWDS-Einstellungsfenster zu gelangen.
Klicken Sie AutoWDS aktiviert, um die Funktion auf dem Gerät generell zu aktivieren.
Geben Sie unter AutoWDS-Rollout-SSID den Namen des AutoWDS-Basisnetzes ein. Standardmäßig verwendet LANconfig die Bezeichnung AutoWDS-Rollout.

Die hier festgelegte SSID agiert als Managementnetz für sämtliche ein AutoWDS-Netz suchenden APs und ist – bis auf die Passphrase – nicht weiter konfigurierbar. Der WLC verbindet die angegebene SSID intern automatisch mit einem WLC-Tunnel (WLC-TUNNEL-AUTOWDS). Normale WLAN-Clients sind nicht in der Lage, dieses Managementnetz zu benutzen.

Wichtig: Vergeben Sie hier zweckmäßigerweise eine vom LANconfig-Standard abweichende individuelle AutoWDS-Rollout-SSID.

Anmerkung: Die Einrichtung des AutoWDS-Basisnetzes reduziert die Anzahl der SSIDs, die Ihr Gerät über eine physikalische WLAN-Schnittstelle maximal aufspannen kann, um den Wert 1.
Geben Sie unter WPA2-Passphrase einen Schlüssel ein, mit dem Sie das AutoWDS-Basisnetz absichern.

Wählen Sie dazu einen möglichst komplexen Schlüssel mit mindestens 8 und maximal 63 Zeichen. Für eine angemessene Verschlüsselung sollte der Schlüssel mindestens 32 Zeichen umfassen.
Geben Sie unter Verw. Frequenzbänder das Frequenzband an, in dem die APs das AutoWDS-Basisnetz ausstrahlen.
Wählen Sie das WLAN-Profil aus, dessen SSIDs Sie mittels AutoWDS erweitern wollen.

Die APs des betreffenden WLAN-Profils fungieren als Zugangs-APs und spannen das AutoWDS-Basisnetz auf. Gleichzeitig erhalten via AutoWDS eingebundene APs dieses WLAN-Profil als Standardkonfiguration, unter der sie nach erfolgreicher Integration die dazugehörige SSID aussenden.
Schließen Sie die geöffneten Dialogfenster mit OK und schreiben Sie die Konfiguration zurück auf das Gerät.

Der WLC weist nun allen gemanagten AutoWDS-fähigen APs in Ihrem WLAN die AutoWDS-Einstellungen zu, woraufhin diese das AutoWDS-Basisnetz aufspannen. Für künftige Rekonfigurationsprozesse verwenden die APs ausschließlich die hier hinterlegte SSID und Passphrase, sofern nicht anders konfiguriert (siehe Unterschiede der Integrationsmodi).

Die Konfiguration des WLC ist damit abgeschlossen. Fahren Sie nun mit der Konfiguration der APs fort.
