- Bei allen WLCs ist die WLC High Availability Clustering XL-Option aktiviert.
- Mindestens ein WLC ist vollständig konfiguriert. Das ist der Fall, wenn er bereits APs verwaltet.
- Mindestens ein WLC ist grundkonfiguriert (mindestens Name und IP-Adresse sind gesetzt).Anmerkung: Im Zweifelsfall starten Sie bei dem entsprechenden WLC den Erstkonfigurations-Assistenten.
-
Wählen Sie in der Geräteliste die zwei WLCs aus, die Sie gemeinsam konfigurieren wollen.
Sie haben zwei Möglichkeiten, den WLC-Clustering-Assistenten zu starten:
- Ziehen Sie in der Geräteliste den unkonfigurierten WLC per Drag&Drop auf den konfigurierten WLC.
- Markieren Sie in der Geräteliste beide WLCs und wählen Sie nach einem Rechtsklick darauf aus dem Kontextmenü den Punkt Setup-Assistent.

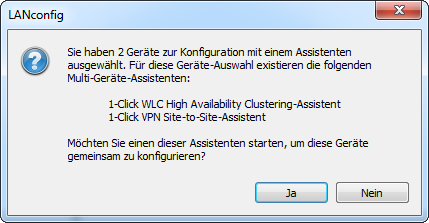

LANconfig zeigt daraufhin die folgende Meldung:

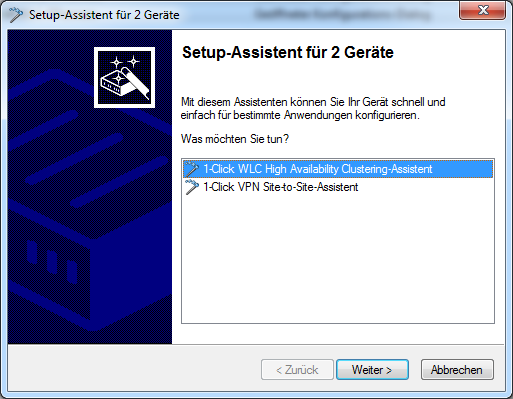

Starten Sie den Setup-Assistenten mit einem Klick auf Ja. Der Setup-Assistent startet mit dem Auswahldialog für die Multi-Geräte-Assistenten.
-
Wählen Sie den "1-Klick WLC High Availability Clustering-Assistenten" aus und klicken Sie auf Weiter.
-

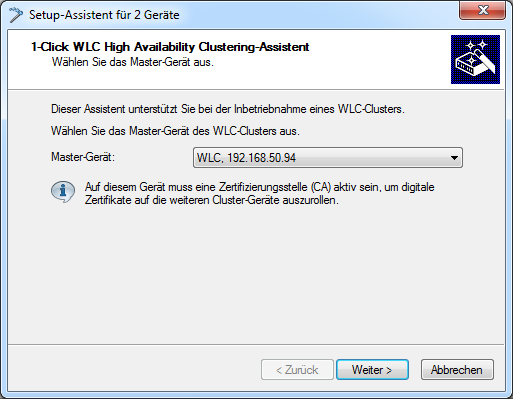

Wählen Sie das Master-Gerät aus und klicken Sie auf Weiter
Das Master-Gerät ist der vorkonfigurierte WLC. Der Setup-Assistent überträgt dessen Konfiguration nach dem Fertigstellen auf alle anderen ausgewählten WLCs.
Anmerkung: Diese Abfrage erscheint nicht, wenn Sie die Konfiguration per Drag&Drop auf einen anderen WLC übertragen. In diesem Fall verwendet der Setup-Assistent den "gezogenen" WLC automatisch als Master-Gerät. -

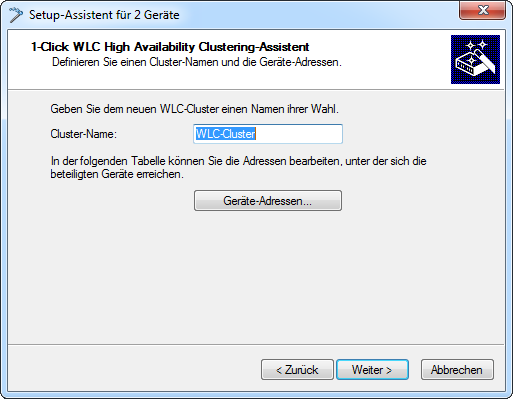

Vergeben Sie eine Cluster-Bezeichnung und klicken Sie auf Geräte-Adressen.
Der Setup-Assistent gibt einen Cluster-Namen vor, den Sie jedoch verändern können.
-

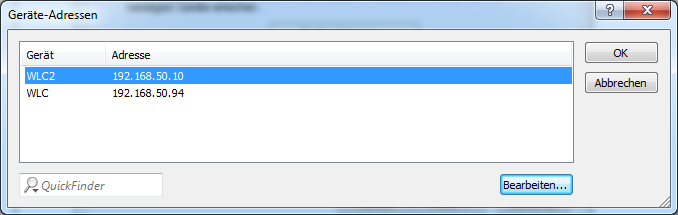

Tragen Sie die Geräte-Adressen aller WLCs des Clusters ein.
Standardmäßig trägt der Setup-Assistent hier die Geräte ein, die LANconfig erreicht. Nehmen Sie Änderungen vor, um z. B. Geräte einzutragen, die über VPN erreichbar sind.
Klicken Sie auf OK und anschließend auf Weiter.
-

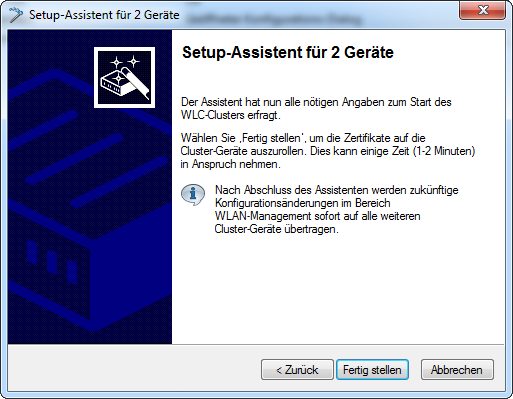

Mit einem Klick auf Fertig stellen schließen Sie den Setup-Assistenten ab.
Der Setup-Assistent lädt nun die Konfiguration des Master-Gerätes in die gewählten WLCs.
-

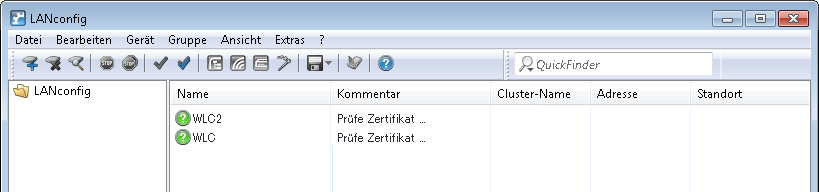

Die Geräteliste zeigt die WLCs wie folgt an:
Der Setup-Assistent hat auf allen WLCs den SCEP-Client für den Bezug eines Config-Syncs konfiguriert. LANconfig wartet nun, bis die Zertifikate für alle WLCs verfügbar sind.
Anmerkung: Die Erstellung der Zertifikate kann bis zu einer Minute dauern. -

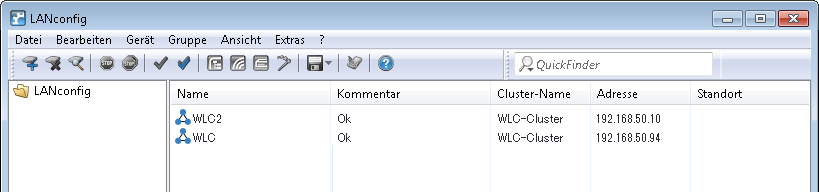

Sobald die Zertifikate aller WLCs verfügbar sind, zeigt LANconfig für diese WLCs den Status "Ok" sowie das Cluster-Icon an und blendet den konfigurierten Cluster-Namen ein.
Config-Sync konfiguriert von nun an den kompletten Pfad zwischen allen beteiligten Cluster-Mitgliedern. Konfigurationsänderungen, die auf einem der WLCs erfolgen, synchronisiert Config-Sync sofort auf alle anderen WLCs des Clusters.
Das Master-Gerät betreibt eine Master-CA, alle anderen WLCs betreiben eine Sub-CA dieser Master-CA. APs, die sich mit einem anderen als dem Master-WLC verbinden, erhalten bei Bedarf von diesen ein gültiges Zertifikat.
