LANCOM Transceiver Module
Flexible Anschlüsse für Ihre Switches, Router und Firewalls!
LANCOM Switches, Router und Firewalls mit integrierten SFP-Ports zeichnen sich durch höchste Flexibilität im Einsatz aus. Ob für schnelle Glasfaser-Vernetzung oder als kupfergebundener Ethernet-Port: Mit LANCOM Transceiver-Modulen schaffen Sie sich speziell für Ihren Bedarf die benötigten Anschlüsse in Ihrem LANCOM Gerät. Dabei bieten LANCOM Transceiver beste Verbindungen und höchste Zuverlässigkeit dank geprüfter Kompatibilität mit LANCOM Produkten.

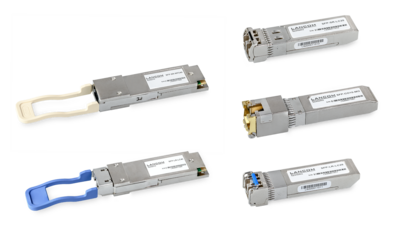

Die Module im Überblick
Glasfaser-Transceiver-Module
Bidirektionale Glasfaser-Transceiver-Module
Kupfer-Transceiver-Module
Glasfaser-Transceiver-Module
Die LANCOM Transceiver-Module zur Glasfaser-Vernetzung von Netzwerkkomponenten in Gigabit-Speed eignen sich für die SFP-Ports aller unten aufgelisteten Switches, Router und Unified Firewalls.
LANCOM SFP-SX-LC1
Mittlere Distanzen bis zu 550 m
- 1000BASE-SX-Standard (SFP)
- Bis zu 1 GBit/s Link-Geschwindigkeit
- Full-Duplex-Betrieb
- Unterstützt 50/125 µm (550 m Kabellänge) und 62.5/125 µm (300 m Kabellänge) Multimode Fiber
- Wellenlänge 850 nm
- Betriebstemperatur 0–70 °C
- LC-Connector
- Unterstützung für Digital Diagnostic Monitoring (DDM)*
- Ebenfalls als 10er Bulk erhältlich

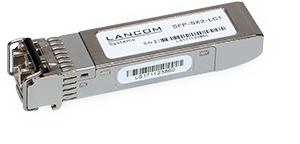

LANCOM SFP-SX2-LC1
Mittlere Distanzen bis zu 2 km
- 1000BASE-SX-Standard (SFP)
- Bis zu 1 GBit/s Link-Geschwindigkeit
- Full-Duplex-Betrieb
- Unterstützt 50/125 µm (2 km Kabellänge) Multi Mode Fiber
- Wellenlänge 1310 nm
- Betriebstemperatur 0–70 °C
- LC-Connector
- Unterstützung für Digital Diagnostic Monitoring (DDM)*

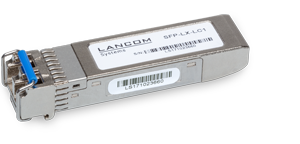

LANCOM SFP-LX-LC1
Kilometerlange Distanzen bis zu 10 km
- 1000BASE-LX-Standard (SFP)
- Bis zu 1 GBit/s Link-Geschwindigkeit
- Full-Duplex-Betrieb
- Unterstützt 9/125 µm (10 km Kabellänge) Singlemode Fiber
- Wellenlänge 1310 nm
- Betriebstemperatur 0–70 °C
- LC-Connector
- Unterstützung für Digital Diagnostic Monitoring (DDM)*
- Ebenfalls als 10er Bulk erhältlich
* Diese Funktion steht nur bei SFP-Modulen der neuesten Generation (optisch zu erkennen durch das LANCOM Logo) und nicht in Verbindung mit LANCOM R&S®Unified Firewalls zur Verfügung.

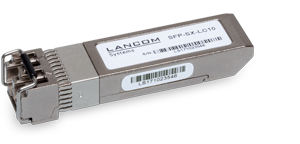

LANCOM SFP-SX-LC10
Mittlere Distanzen bis zu 300 m
- 10GBASE-SR/SW-Standard (SFP+)
- Bis zu 10 GBit/s Link-Geschwindigkeit
- Full-Duplex-Betrieb
- Unterstützt 50/125 µm (300 m Kabellänge) Multimode Fiber
- Wellenlänge 850nm
- Betriebstemperatur 0–70 °C
- LC-Connector
- Unterstützung für Digital Diagnostic Monitoring (DDM)*
- Ebenfalls als 10er Bulk erhältlich

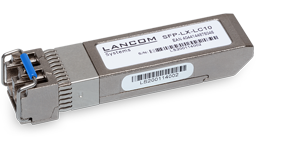

LANCOM SFP-LX-LC10
Kilometerlange Distanzen bis zu 10 km
- 10GBASE-LR/LW-Standard (SFP+)
- Bis zu 10 GBit/s Link-Geschwindigkeit
- Full-Duplex-Betrieb
- Unterstützt 9/125 µm (10 km Kabellänge) Singlemode Fiber
- Wellenlänge 1310 nm
- Betriebstemperatur 0–70 °C
- LC-Connector
- Unterstützung für Digital Diagnostic Monitoring (DDM)*
- Ebenfalls als 10er Bulk erhältlich

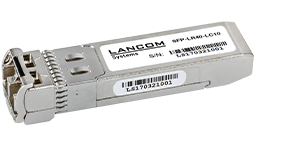

LANCOM SFP-LR40-LC10
Kilometerlange Distanzen bis zu 40 km
- 10GBase-ER-Standard (SFP+)-Modul
- Bis zu 10 GBit/s Link-Geschwindigkeit
- Full-Duplex-Betrieb
- Unterstützung 9/125 µm Single Mode Fiber (max. Entfernung 40 km)
- Wellenlänge 1550 nm, EML-Transmitter
- LC-Connector
- Anschluss an SFP+-Ports
- Wechselbar im laufenden Betrieb
- Ebenfalls als 10er Bulk erhältlich
* Diese Funktion steht nur bei SFP-Modulen der neuesten Generation (optisch zu erkennen durch das LANCOM Logo) und nicht in Verbindung mit LANCOM R&S®Unified Firewalls zur Verfügung.

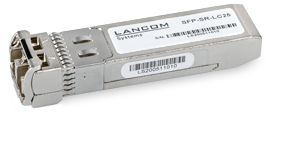

LANCOM SFP-SR-LC25
Mittlere Distanzen bis zu 100 m
- 25GBASE-SR/SW-SFP-Modul
- Bis zu 25 GBit/s Link-Geschwindigkeit
- Unterstützt 50 µm und 125 µm Multi Mode Fiber (max. Entfernung 100 m)
- Wellenlänge 850 nm
- LC-Connector
- Anschluss an SFP28-Ports
- Wechselbar im laufenden Systembetrieb

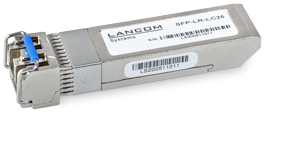

LANCOM SFP-LR-LC25
Kilometerlange Distanzen bis zu 10 km
- 25GBASE-LR/LW-SFP-Modul
- Bis zu 25 GBit/s Link-Geschwindigkeit
- Unterstützt 9 µm Single Mode Fiber (max. Entfernung 10 km)
- Wellenlänge 1310 nm
- LC-Connector
- Anschluss an SFP28-Ports
- Wechselbar im laufenden Systembetrieb

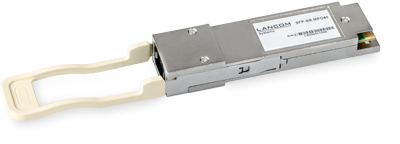

LANCOM SFP-SR-MPO40
Mittlere Distanzen bis zu 300 m
- 40GBASE-SR/SW-SFP-Modul (QSFP+)
- Bis zu 40 GBit/s Link-Geschwindigkeit
- Unterstützt 50/125 µm Multi Mode Fiber (max. Entfernung 300 m)
- Wellenlänge 850 nm
- Modul mit MPO-Buchse zum Anschluss an QSFP+-Ports
- Wechselbar im laufenden Systembetrieb

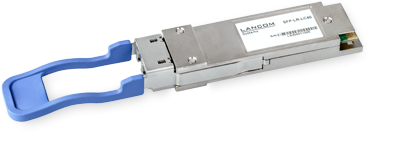

LANCOM SFP-LR-LC40
Kilometerlange Distanzen bis zu 10 km
- 40GBASE-LR/LW-SFP-Modul (QSFP+)
- Bis zu 40 GBit/s Link-Geschwindigkeit
- Unterstützt 9 µm Single Mode Fiber (max. Entfernung 10 km)
- Wellenlänge 1310 nm
- LC-Connector
- Anschluss an QSFP+-Ports
- Wechselbar im laufenden Systembetrieb
- Ebenfalls als 10er Bulk erhältlich
LANCOM SFP-SR-MPO100
Mittlere Distanzen bis zu 100 m
- 100GBASE-SR4-QSFP-Modul (QSFP28)
- Bis zu 100 GBit/s Link-Geschwindigkeit
- Unterstützt 50/125 µm Multi Mode Fiber (max. Entfernung OM3: 70 m, OM4: 100 m)
- Wellenlänge 850 nm (4 Kanäle)
- Betriebstemperatur 0–70 °C
- MPO-Buchse (MPO 12er-Connector)
- Anschluss an QSFP28-Ports
- Wechselbar im laufenden Systembetrieb
- Ebenfalls als 10er Bulk erhältlich
LANCOM SFP-LR-LC100
Kilometerlange Distanzen bis zu 10 km
- 100GBASE-LR4-QSFP-Modul (QSFP28)
- Bis zu 100 GBit/s Link-Geschwindigkeit
- Unterstützt 9/125 µm Single Mode Fiber (max. Entfernung 10 km)
- Wellenlänge 1310 nm (4 Kanäle)
- Betriebstemperatur 0–70 °C
- LC-PC/UPC-Connector
- Anschluss an QSFP28-Ports
- Wechselbar im laufenden Systembetrieb
Bidirektionale Glasfaser-Transceiver-Module
Bidirektionale Transceiver-Module benötigen für die Datenübertragung nur eine einzige Glasfaser, was die Netzwerkbereitstellung, -verkabelung und -konfiguration vereinfacht.
LANCOM SFP-BiDi1550-SC1
Für die 1G Glasfaser-Vernetzung zwischen LANCOM Produkten
- Senden und Empfangen über nur eine Glasfaser mit zwei getrennten Wellenlängen (1310 nm / 1550 nm)
- SC/UPC-Connector
- Bis zu 1 GBit/s Link-Geschwindigkeit
- Full-Duplex-Betrieb
- Unterstützt 9/125 µm (20 km Kabellänge) Single Mode Fiber
- Unterstützung für Digital Diagnostic Monitoring (DDM)
- Wechselbar im laufenden Systembetrieb (hot-pluggable)

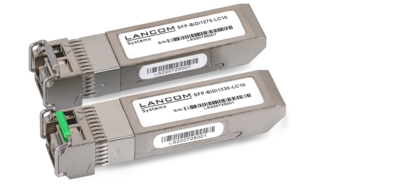

LANCOM SFP-BiDi1310-LC10
Für die 10G Glasfaser-Vernetzung zwischen LANCOM Switches
- Senden und Empfangen über nur eine Glasfaser mit zwei getrennten Wellenlängen (1270 nm / 1330 nm)
- LC/UPC-Connector
- Bis zu 10 GBit/s Link-Geschwindigkeit
- Full-Duplex-Betrieb
- Unterstützt 9/125 µm (20 km Kabellänge) Single Mode Fiber
- Unterstützung für Digital Diagnostic Monitoring (DDM)
- Wechselbar im laufenden Systembetrieb (hot-pluggable)
LANCOM SFP-GPON-1
Für den Anschluss an passive Glasfaserleitungen (FTTH)
LANCOM SFP-XGSPON-1
Für den Anschluss an passive 10G-Glasfaserleitungen
Kupfer-Transceiver-Module
Um einen SFP-Port der unten aufgeführten Geräte für Gigabit-Speed-Kupferleitungen zu nutzen, bieten wir die folgenden Transceiver-Module an:

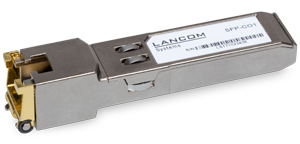

LANCOM SFP-CO1
1G Medienkonverter zur Nutzung eines SFP-Ports für Kupferleitungen
- RJ45 Ethernet Transceiver 1000BASE-T
- Bis zu 1 GBit/s Link-Geschwindigkeit
- Full-Duplex-Betrieb
- Betriebstemperatur 0–70 °C
- Ebenfalls als 10er Bulk erhältlich
Hinweis: Zur Nutzung des LANCOM SFP-CO1 in einem LANCOM Switch ist mindestens LCOS SX 3.30 RU3 erforderlich. Diese steht Ihnen in unserem Downloadbereich zur Verfügung.

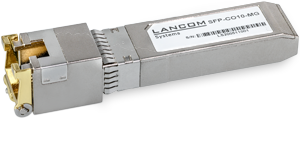

LANCOM SFP-CO10-MG
10G Medienkonverter zur Nutzung von CAT6A-Kabeln in SFP-Ports für Kupferleitungen
- Multi-Gigabit Ethernet Kupfer-SFP-Modul
- Bis zu 10 GBit/s Link-Geschwindigkeit
- Kabellänge bis zu 30 m bei Verwendung von CAT6A-Kabeln
- Multi-Gigabit (10/5/2,5/1) Ethernet-fähig
- Wechselbar im laufenden Systembetrieb
- Ebenfalls als 10er Bulk erhältlich
Unterstützte Geräte
Die hier angebotenen Optik-Transceiver (SFP-Module) sind durch die LANCOM Qualitätssicherung modellübergreifend getestet und freigegeben. Damit erhalten Sie für diese Module die volle Gewährleistungs und den hauseigenen Hersteller-Support. Bitte beachten Sie, dass eine Supportleistung für Fremdherstellerzubehör (SFP) ausgeschlossen ist.
Hinweise:
- Die Module SFP-SX-LC10, SFP-LX-LC10 und SFP-LR40-LC10 sind abwärtskompatibel zu den 1 GBit/s SFP-Schnittstellen aller LANCOM R&S®Unified Firewalls und LANCOM Switches.
- Das Modul SFP-CO1 ist nicht sinnvoll geeignet für LANCOM GS-13xx, LANCOM 190x und LANCOM 2326x(+), da diese Produkte mit Combo-Ports ausgestattet sind.
Kompatibilität der Transceiver-Module mit LANCOM Switches
|
SFP-SX-LC1 / SFP-SX2-LC1 / SFP-LX-LC1 |
SFP-SX-LC10 / SFP-LX-LC10 / SFP-LR40-LC10 |
SFP-SR-LC25 / SFP-LR-LC25 |
SFP-SR-MPO40 / SFP-LR-LC40 |
SFP-SR-MPO100 / SFP-LR-LC100 |
SFP- BiDi1550-SC1 |
SFP- BiDi1310-LC10 |
SFP-CO1 |
SFP-CO10-MG |
|
|---|---|---|---|---|---|---|---|---|---|
|
|
|
||||||||
|
|
|
|
|
||||||
|
|
|
|
|
|
|
max. 4 pro Switch |
|||
|
|
|
|
|
|
max. 4 pro Switch |
||||
|
|
|
|
|
max. 4 pro Switch |
|||||
|
|
|
|
|
|
|
|
max. 2 pro Switch |
||
|
|
|
|
|
|
max. 2 pro Switch |
||||
|
|
|
|
|
|
max. 1 pro Switch |
||||
|
|
|
|
|
max. 1 pro Switch |
|||||
|
|
|
|
|
||||||
|
|
|
||||||||
|
|
|
||||||||
|
|
|
Kompatibilität der Transceiver-Module mit LANCOM Routern und WLAN-Controllern
|
SFP-SX-LC1 / SFP-SX2-LC1 / SFP-LX-LC1 |
SFP-SX-LC10 / SFP-LX-LC10 / SFP-LR40-LC10 |
SFP-CO1 |
SFP- CO10-MG |
SFP- BiDi1550- SC1 |
SFP- BiDi1310- LC10 |
SFP- AON-10 |
SFP- AON-1 |
SFP- XGSPON-1 |
SFP- GPON-1 |
|
|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
||
|
|
– |
|
|
|
|
|
|
|
|
|
|
|
– |
|
– |
|
– |
– |
|
|
|
|
|
|
– |
|
– |
|
– |
– |
|
|
|
|
|
|
– |
|
– |
|
|
|
|
|
|
|
|
|
– |
|
– |
|
– |
– |
|
|
|
Kompatibilität der Transceiver-Module mit LANCOM R&S®Unified Firewalls und LANCOM UF Extension Modules
|
SFP-SX-LC1 / SFP-LX-LC1 |
SFP-SX-LC10 / SFP-LX-LC10 |
SFP-SR-MPO40 / SFP-LR-LC40 |
SFP-CO1 |
SFP-AON-1 |
|
|---|---|---|---|---|---|
|
mit UF Extension Module 4x 1G SFP (UF-X60) mit UF Extension Modules 2x 10G SFP+ / 4x 10G SFP+ (UF-X60) mit UF Extension Module 2x 40G QSFP+ (UF-760) |
|
|
– – –
|
– – – – |
–
– – |
|
mit UF Extension Module 4x 1G SFP (UF-X60) mit UF Extension Modules 2x 10G SFP+ / 4x 10G SFP+ (UF-X60) |
|
|
– – – |
– – – |
–
– |
|
|
– |
– |
– |
|
|
|
|
– |
– |
|
|
|
|
R&S®UF-910 / UF-900 (EOS) mit Extension Modules 4x 1G SFP / 2x 10G SFP+ (UF-500, UF-9XX) |
–
|
–
|
– – |
– – |
– – |
|
R&S®UF-500 (EOS) mit Extension Modules 4x 1G SFP / 2x 10G SFP+ (UF-500, UF-9XX) |
–
|
–
|
– – |
– – |
– – |
