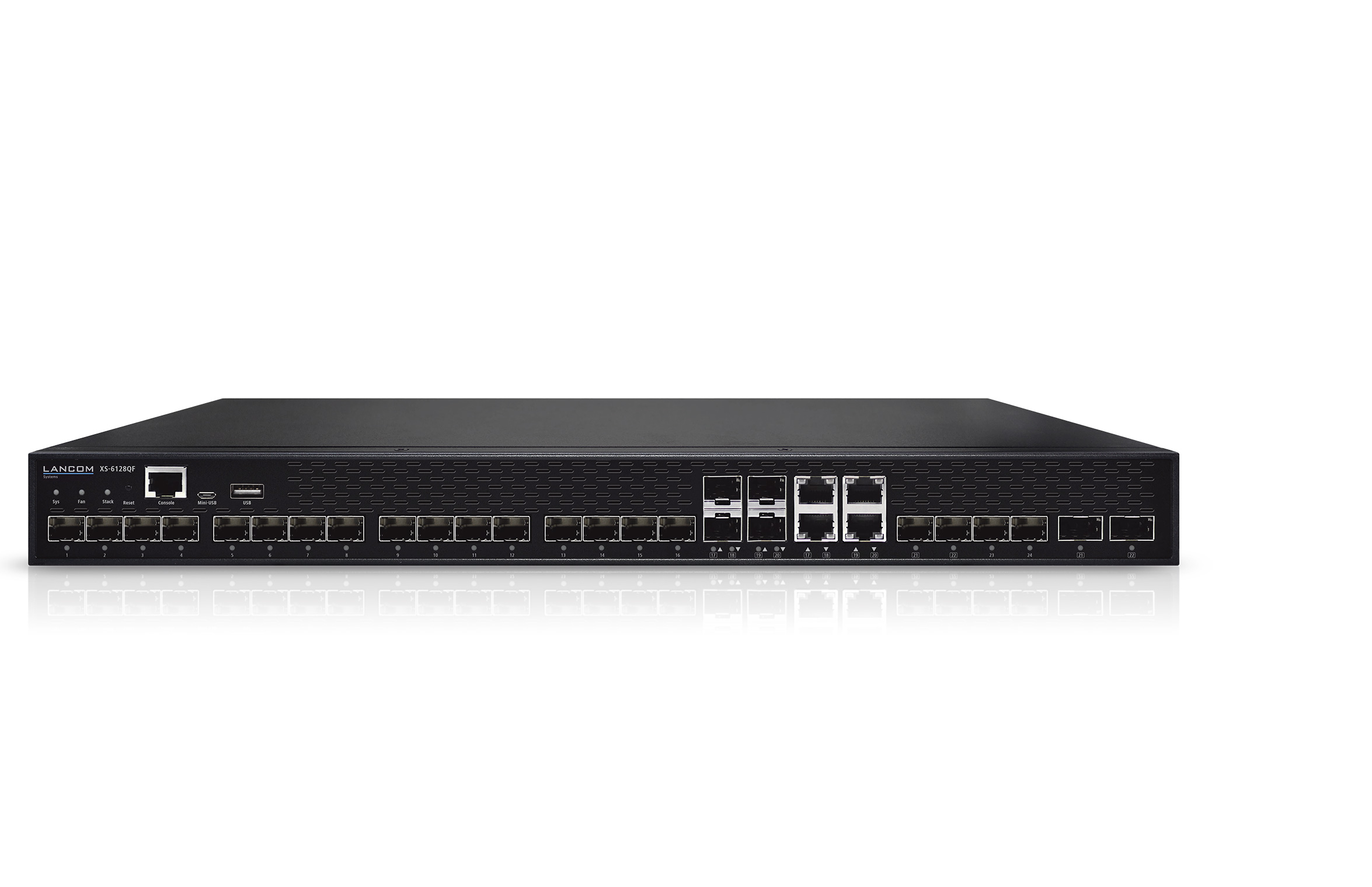

LANCOM XS-6128QF

10G Stackable Fiber Aggregation Switch für Enterprise-Netzwerke

Dieser 10G Aggregation Switch bietet als hochperformante Distribu­tions-Basis für untergeordnete Access Switches höchste Betriebs­effizienz und Ausfallsicherheit. Seine Vollausstattung von 20 SFP+-Ports (10G) – inkl. 4 mGbE (1G/2,5G/5G/10G) Combo-Ports – sowie FleX-Uplink-Ports mit bis zu 200G Uplink-Kapazität garantiert Flexibilität und Investi­tionsschutz. Zusätzlich sorgen die professionelle PSU-Redundanz, hot-swappable Lüftermodule und Backplane-Stacking von bis zu 400G Bandbreite für einen ausfallsicheren Betrieb. Das Management erfolgt automatisiert per LANCOM Management Cloud (SD-LAN) oder mittels Web-GUI sowie CLI.

Technische Merkmale

  • Multi-Gigabit Aggregation Switch mit 20x 10G SFP+-Downlink-Ports, davon 4x Multi-Gigabit-Combo-Ports (SFP+ oder 1G / 2,5G / 5G / 10G nBASE-T), plus 4 weitere SFP+-Ports bei Verwendung von SFP+-Modulen in den 4x 25G SFP28-Ports
  • FleX-Uplink-Ports (4x 25G SFP28 oder 2x 40G QSFP+)
  • Unterstützung von Virtual Port Channel (VPC bzw. MC-LAG) zur Realisierung von Netzwerken mit 100% Uptime
  • Non-blocking Backplane-Stacking über 4 dedizierte 50G SFP-DD-FleX-Ports
  • Volle Layer-3-Funktionalität durch VRRP, DHCP, statisches und Richtlinien-basiertes dynamisches Routing per OSPF v2/v3 und BGP4
  • Redundante, hot-swappable PSU und 2 hot-swappable Lüfter für höchste Ausfallsicherheit
  • Front-to-back Belüftungsdesign für optimale Kühlung in 19"-Racks
  • Sicherheit durch konfigurierbare Zugangskontrolle auf allen Ports nach IEEE 802.1X und Access Control-Listen
  • Sicheres Remote-Management durch TACACS+, SSH, SSL und SNMPv3
  • CLI nach Industrie-Standard
  • Cloud-managed LAN und Switch-Stacking für eine schnelle Konfiguration und ein komfortables Management über die LANCOM Management Cloud
  • Inklusive Limited Lifetime Warranty (LLW)

Vorteile

Modernste Multi-Gigabit-Performance auf allen Ports

Der LANCOM XS-6128QF bietet durch seine zukunftssicheren Glasfaser-FleX-Ports eine extrem starke Port-Performance und unübertroffene Port-Flexibilität. Er bildet damit die perfekte Grundlage für ausfallsichere Netzwerke, die den steigenden Anforderungen durch IoT, Mobilgeräte und Cloud-Anwendungen gewachsen sind. 20 SFP+-Ports (10G), wovon 4 als Multi-Gigabit Ethernet (mGbE) Combo-Ports genutzt werden können, dienen als hochperformante Distributions-Instanz für den Aufbau von Switch-Strukturen. Eine enorme Backhaul-Kapazität steht wahlweise über 2 QSFP+ (40G) oder 4 SFP28 (25G) Highspeed-Uplink-FleX-Ports zur Verfügung. Non-Blocking Backplane-Stacking über 4 SFP-DD-FleX-Ports (50G) gewährleisten „Line-Speed“-Switching ohne Latenzen. Ideal für virtualisierte Anwendungen und den Einsatz als übergeordneter Campus Switch in sehr großen, verteilten Enterprise-Netzwerken. Wird keine Uplink- bzw. Stacking-Funktion benötigt, lassen sich die vorderseitigen FleX-Uplink-Ports entweder als 4x 10G/25G- oder 2x 40G-Downlink-Ports und die rückseitigen SFP-DD-FleX-Ports als 4x 25G-Downlink-Ports zur Aggregation von Access Switches nutzen.

Unübertroffene Flexibilität durch Konfigurationsoptionen der FleX-Ports

Die unübertroffene Port-Flexibiliät wird beim LANCOM XS-6128QF über vier verschiedene Board-Konfigurationen gewährleistet. Die vier Konfigurations-Optionen lassen sich bequem per CLI oder Web-GUI mit anschließendem Geräte-Reboot wechseln. Die folgende Tabelle zeigt die eindrucksvolle Flexibilität des LANCOM XS-6128QF:

Flexibilität und Investitionsschutz dank Stacking-Technologie

Mit Hilfe der Stacking-Funktion bleibt ihr Netzwerk flexibel und ihre Investition sicher. Über Stacking lassen sich mehrere physikalische Switches als eine logische Einheit zusammenfassen und so bequem warten und managen. Sollte Ihr Netzwerk nachträglich erweitert werden, erhält der neue Switch eine auto­matisierte Konfiguration vom Stack-Master und ist binnen Sekunden einsatzbereit.…

Mit Hilfe der Stacking-Funktion bleibt ihr Netzwerk flexibel und ihre Investition sicher. Über Stacking lassen sich mehrere physikalische Switches als eine logische Einheit zusammenfassen und so bequem warten und managen. Sollte Ihr Netzwerk nachträglich erweitert werden, erhält der neue Switch eine auto­matisierte Konfiguration vom Stack-Master und ist binnen Sekunden einsatzbereit. Ausfallsichere Geräte- oder Netzwerk-Redundanzen lassen sich beim LANCOM XS-6128QF durch eine von der Netzwerklast unabhängige Stacking-Berechnung per gesonderter Backplane CPU über 4 dedizierte SFP-DD-FleX-Ports (50G) realisieren.

Netzwerk-Design mit 100% Uptime per VPC / MC-LAG

Um die Ausfallsicherheit großer Netzwerkinfrastrukturen zu erhöhen, ist Virtual Port Channel (VPC), oder auch Multi-chassis Link Aggregation Group (MC-LAG), die bevorzugte Lösung. Koppeln Sie zwei…

Um die Ausfallsicherheit großer Netzwerkinfrastrukturen zu erhöhen, ist Virtual Port Channel (VPC), oder auch Multi-chassis Link Aggregation Group (MC-LAG), die bevorzugte Lösung. Koppeln Sie zwei LANCOM XS-6128QF im VPC-Verbund, übernimmt eines der beiden Geräte bei Defekt oder Ausfall, z. B. während eines Firmware-Updates, ohne Unterbrechung die Aufgaben des anderen Gerätes. Für die konstante Datenweiterleitung tauschen die Switches über ihren Peer-Link wichtige Informationen zum Netzwerk aus, wie z. B. MAC-Tabellen und Routinginformationen. Für 100% Uptime des Netzwerkes sind die Switches weiterhin eigenständig verwaltbare Geräte, die einzeln neu gestartet oder aktualisiert werden können.

Techpaper: Design Guide – Switch-Redundanzkonzepte

Techpaper: Setup Guide Switch-VPC-Konfigura­tion

Flexible Netzwerktopologien

Der LANCOM XS-6128QF ist ideal als Aggregationsinstanz zur Vernetzung von Access Switches. Abhängig von der Größe der Installation kann er in der Netzwerk­topologie entweder als Core-Switch in oberster Ebene zum WAN (Two-Tier-Design) oder aber in zweiter Ebene als Distributions-Switch zwischen einem Core- und…

Der LANCOM XS-6128QF ist ideal als Aggregationsinstanz zur Vernetzung von Access Switches. Abhängig von der Größe der Installation kann er in der Netzwerk­topologie entweder als Core-Switch in oberster Ebene zum WAN (Two-Tier-Design) oder aber in zweiter Ebene als Distributions-Switch zwischen einem Core- und den Access-Switches (Three-Tier-Design) integriert werden.

TCO-optimiertes Design

Das Designkonzept des LANCOM XS-6128QF sieht eine sehr geringe Total Cost of Ownership (TCO) vor, denn alle Ports sind nativ vorhanden, was einen kostspieligen modularen Aufbau erspart. Dieser Aggregation Switch ermöglicht also ab Werk sämtliche maximalen Port-Optionen durch Combo-Down- (Kupfer/Fiber) und Combo-Uplink…

Das Designkonzept des LANCOM XS-6128QF sieht eine sehr geringe Total Cost of Ownership (TCO) vor, denn alle Ports sind nativ vorhanden, was einen kostspieligen modularen Aufbau erspart. Dieser Aggregation Switch ermöglicht also ab Werk sämtliche maximalen Port-Optionen durch Combo-Down- (Kupfer/Fiber) und Combo-Uplink (25G/40G) Fiber-Ports. Alle Ports sind Industrie-Standard-Ports, selbst für das Stacking, weshalb auch keine kostspieligen proprietären Kabel erforderlich sind. So besteht beispielsweise die Möglichkeit der Verwendung von SFP+-Modulen in den 4x 25G SFP28-Ports für bis zu 4 weitere SFP+-Ports. Auch dezentrales Stacking dank der Möglichkeit der Verwendung von Standard–Short- und Long Range-Modulen ist mit diesem Modell möglich.

Volle Layer-3-Funktionalität

Der LANCOM XS-6128QF ist in der Lage, Layer-3-Aufgaben wie DHCP-Server-Funktionalität, also die IP-Adressverwaltung, oder die Vordefinition von Netzwerkrouten über ein oder mehrere Netzwerksegmente hinweg zu übernehmen. Dank dynamischer Routingverfahren kann der Switch darüber hinaus schnell auf…

Der LANCOM XS-6128QF ist in der Lage, Layer-3-Aufgaben wie DHCP-Server-Funktionalität, also die IP-Adressverwaltung, oder die Vordefinition von Netzwerkrouten über ein oder mehrere Netzwerksegmente hinweg zu übernehmen. Dank dynamischer Routingverfahren kann der Switch darüber hinaus schnell auf Netzwerkänderungen reagieren. Die optimale Route des Datenverkehrs innerhalb des Netzwerkes wird so vom LANCOM XS-6128QF auf Basis des Belastungsgrades immer wieder neu festgelegt. Daraus resultiert eine Entlastung des Routers, sodass diese Kapazitäten dann für die Bewältigung des externen Datenverkehrs zusätzlich zur Verfügung stehen und die Effizienz des gesamten Netzwerks steigern.

Maximale Betriebssicherheit

Der LANCOM XS-6128QF lässt sich sich durch zwei integrierte „hot-swappable“ PSUs (Power Supply Unit) betreiben. Damit ermöglicht er den schnellen und unterbrechungsfreien Austausch der Netzteile bei einem Defekt. Für höchste Resilienz ist er zusätzlich mit austauschbaren Lüftern…

Der LANCOM XS-6128QF lässt sich sich durch zwei integrierte „hot-swappable“ PSUs (Power Supply Unit) betreiben. Damit ermöglicht er den schnellen und unterbrechungsfreien Austausch der Netzteile bei einem Defekt. Für höchste Resilienz ist er zusätzlich mit austauschbaren Lüftern ausgestattet. Ein front-to-back Airflow-Design mit austauschbaren Lüftern sorgt darüber hinaus in einem 19-Zoll-Rack für professionelle Kühlung und verlängert die Lebensdauer des Produkts maximal. Die Stacking-Funktion hilft zusätzlich bei der Umsetzung hochausfallsicherer Szenarien.

Cloud-managed LAN und Switch-Stacking

Mit der LANCOM Management Cloud lässt sich der XS-6128QF schnell und einfach ins Netzwerk integrieren sowie automatisiert und standortübergreifend per Mausklick konfigurieren. Cloud-managed LAN…

Mit der LANCOM Management Cloud lässt sich der XS-6128QF schnell und einfach ins Netzwerk integrieren sowie automatisiert und standortübergreifend per Mausklick konfigurieren. Cloud-managed LAN ersetzt die Einzelgeräte­konfiguration und ermöglicht eine automatische VLAN-Zuweisung an Switch-Ports. Mit Cloud-managed Switch-Stacking ist zusätzlich ein komfortables Management und Monitoring des gesamten Stacks möglich.

Konfigurierbare Zugangskontrolle

Der LANCOM XS-6128QF stellt sicher, dass keine fremden Clients unbefugten Zugriff auf das Netzwerk erhalten. Ermöglicht wird dies durch die sichere Zugriffskontrolle auf allen Ports nach IEEE 802.1X (Port-based, Single-, Multi- und MAC-based) oder die Zugriffskontrolle über ACLs (Access Control Lists).

„IT Security made in Germany“

Als Träger des Vertrauenszeichens „IT Security made in Germany“ hat sich LANCOM zudem verpflichtet, seine Produkte frei von versteckten Zugangsmöglichkeiten (Backdoors) zu halten. Der Einsatz von LANCOM Switches ist damit auch in sen­siblen Umgebungen jederzeit im Einklang mit der Datenschutzgrundverordnung (DSGVO) möglich.

Sicheres Remote-Management

Dank sicherer Kommunikationsprotokolle wie SSH, SSL und SNMPv3 ermöglicht der LANCOM XS-6128QF ein professionelles Remote-Management des Netzwerks. Darüber hinaus unterstützt der Switch das Protokoll TACACS+ für Authentifizierung, Autorisierung und zum Accounting. Eine optimale Lösung, die gerade beim Management und Monitoring standortübergreifender Netzwerke maximale Sicherheit verspricht.

Secure Terminal Access

Diese Funktion erlaubt den direkten Zugriff auf die Kommandozeile des LANCOM Switches („CLI Tunneling“) aus der LANCOM Management Cloud – verschlüsselt und vor allem ohne die Cloud-Oberfläche zu verlassen. Ob „Trace-“ und „Ping-Befehle“ zur schnellen Fehlerbehebung, Zugriff auf…

Diese Funktion erlaubt den direkten Zugriff auf die Kommandozeile des LANCOM Switches („CLI Tunneling“) aus der LANCOM Management Cloud – verschlüsselt und vor allem ohne die Cloud-Oberfläche zu verlassen. Ob „Trace-“ und „Ping-Befehle“ zur schnellen Fehlerbehebung, Zugriff auf Low-Level-Konfigurationsparameter und Detail-Statistiken des LCOS SX Betriebssystems oder aber sicherer Remote-Zugriff auf Fremdgeräte im lokalen Netz über den integrierten SSH-Client – mit Secure Terminal Access stehen Expertenfunktionen sowie umfangreiche Diagnose- und Trouble­shooting-Befehle der Geräte zur Verfügung.

LANCOM Limited Lifetime Warranty (LLW)

Dieser Enterprise-Switch ist ab Werk durch die LANCOM Limited Lifetime Warranty abgesichert. Unabhängig von der Betriebszeit gilt der Austausch-Service bis zum End of Life-Status des Gerätes (max. 10 Jahre). Für die…

Dieser Enterprise-Switch ist ab Werk durch die LANCOM Limited Lifetime Warranty abgesichert. Unabhängig von der Betriebszeit gilt der Austausch-Service bis zum End of Life-Status des Gerätes (max. 10 Jahre). Für die perfekte Ergänzung: Sorgen Sie im Falle eines Hardware-Defektes für minimale Ausfallzeiten mit der Lieferung eines Ersatzgerätes zum nächsten Werktag. Wir empfehlen LANcare NBD Replacement oder in Kombination mit zugesicherten Service-Zeiten LANcare Direct Advanced 24/7 oder 10/5.

Infopaper: LANCOM Limited Lifetime Warranty

Get ready to switch

LANCOM Focus Workshop

Im LANCOM Focus Workshop Smooth Transition to GS-4500/XS-6000/XS-5000 Series Switches vermitteln wir erfahrenen Netzwerkadministratoren praxisrelevantes Wissen zum unkomplizierten Umstieg auf Switches von LANCOM. Lernen Sie, Konfigurationen und erfolgreiches Troubleshooting mittels CLI-Befehlen vorzunehmen. Informieren Sie sich gleich hier, welche Inhalte Sie in diesem Focus Workshop erwarten und machen Sie den Switch!

Zum Workshop

Anschlüsse

Anschlüsse des LANCOM XS-6128QF

Weitere Informationen & Neuigkeiten

Optionen & Zubehör

¹ Kompatible Transceiver-Module: SFP-SX-LC1, SFP-SX2-LC1, SFP-LX-LC1, SFP-SX-LC10, SFP-LX-LC10, SFP-LR40-LC10, SFP-SR-LC25, SFP-LR-LC25, SFP-SR-MPO40, SFP-LR-LC40, SFP-BiDi1550-SC1, SFP-BiDi1310-LC10 und SFP-CO10-MG (max. 4x SFP-CO10-MG pro Switch)

² Kompatible Direct Attach Cable: SFP-DAC10-1M / -3M, SFP-DAC25-1M / -3M, SFP-DAC40-1M / -3M und SFP-DD-DAC50-1M / -2,5M

Empfohlene Access Switches

Für bestmögliche Performance in Ihren verteilten Netzwerken empfehlen wir die Aggregation über SFP+ (10G). Die hier gelisteten LANCOM Access Switches sind mit SFP+-Ports ausgestattet und somit die ideale Kombination für den LANCOM XS-6128QF.

Service & Support

Inklusive Leistungen

  • Limited Lifetime Warranty (LLW): Austausch-Service (Return & Replace) bis zum End of Life-Status des Gerätes (maximal 10 Jahre)
  • Security und Feature Updates innerhalb der LLW
  • Technischer Hersteller-Support für LANcommunity Partner und Endkunden mit LANcare Direct oder LANcare Premium Support

Optionale Leistungen

Mit Klick auf den Pfeil erhalten Sie weitere Informationen sowie die Artikelnummern zum praktischen Hinzubuchen.

Mit Klick auf den Pfeil erhalten Sie weitere Informationen sowie die Artikelnummern zum praktischen Hinzubuchen.


Hinweis: Die Zeiten sind in Stunden (h) oder Minuten (m) pro Tagen (d) angegeben. Die Produkte sind für diesen Switch mit verschiedenen Laufzeiten erhältlich und mit Hilfe der Artikelnummern einfach zubuchbar.


  • LANcare Direct 10/5
    Direkter Hersteller-Support und Security Updates für 1, 3 oder 5 Jahre
    Verfügbarkeit: 10h / 5d, Erstreaktionszeit: 2h (Priorität 1) bis 4h (Priorität 2)
    Artikelnummern für XL-Variante: 10749 / 10750 / 10751

  • LANcare Direct Advanced 10/5
    Direkter Hersteller-Support, Security Updates und Vorabaustausch für 1, 3 oder 5 Jahre
    Verfügbarkeit: 10h / 5d, Erstreaktionszeit: 2h (Priorität 1) bis 4h (Priorität 2), Lieferung: NBD
    Artikelnummern für XL-Variante: 10773 / 10774 / 10775

  • LANcare Direct 24/7
    Direkter Hersteller-Support inkl. Notfall-Hotline und Security Updates für 1, 3 oder 5 Jahre
    Verfügbarkeit: 24h / 7d, Erstreaktionszeit: 30m (Priorität 1) bis 4h (Priorität 2)
    Artikelnummern für XL-Variante: 10761 / 10762 / 10763

  • LANcare Direct Advanced 24/7
    Direkter Hersteller-Support inkl. Notfall-Hotline, Security Updates und Vorabaustausch für 1, 3 oder 5 Jahre
    Verfügbarkeit: 24h / 7d, Erstreaktionszeit: 30m (Priorität 1) bis 4h (Priorität 2), Lieferung: NBD
    Artikelnummern für XL-Variante: 10785 / 10786 / 10787

  • LANcare NBD Replacement
    Vorabaustausch bei Defekt als Ergänzung zur Limited Lifetime Warranty
    Lieferung: NBD
    Artikelnummer für XL-Variante: 61323

  • LANcare Premium Support 10/5
    Hersteller-Support und Security Updates für Projekte
    Verfügbarkeit: 10h / 5d, Erstreaktionszeit: 2h (Priorität 1) bis 4h (Priorität 2)
    (auf Anfrage)

  • LANcare Premium Support 24/7
    Hersteller-Support inkl. Notfall-Hotline und Security Updates für Projekte
    Verfügbarkeit: 24h / 7d, Erstreaktionszeit: 30m (Priorität 1) bis 4h (Priorität 2)
    (auf Anfrage)
